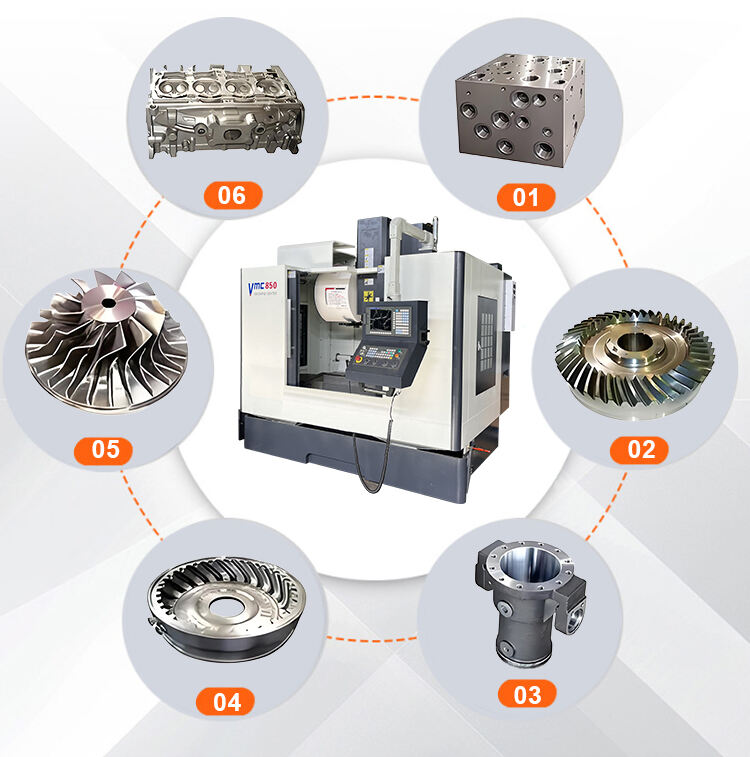

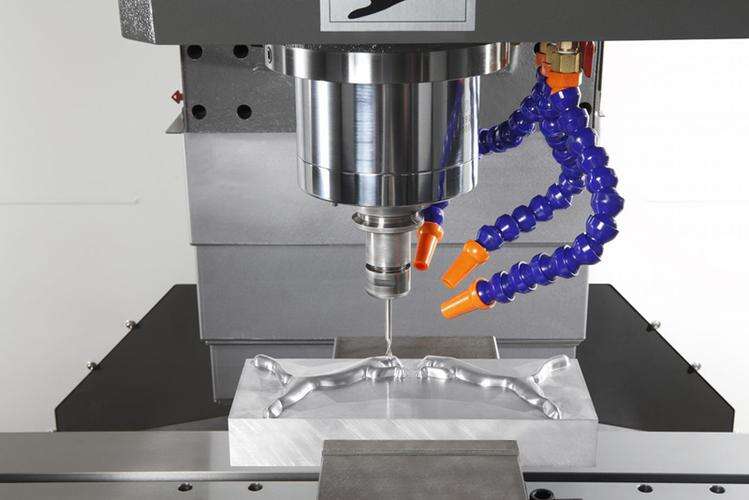

Strojno središče VMC850 CNC je napredna oprema, ki je posebej zgrajena za učinkovito in točno obdelovanje. Ima odlično pečeno strukturo, uporablja visoko kakovostno litino postelje in je stara, da učinkovito izbriše notranji napetosti in zagotovi dolgoročno stabilnost ter ohranitev natančnosti. Strojno središče ima dolg X, Y in Z osi, ki lahko enostavno vsebuje obdelavo velikih delov in ima širok obseg uporabe. Je opremljeno z visoko zmogljivim vrtilnim sistemom z velikim izhodnim momentom, ki lahko pod visokorazmernim delovanjem ohranja nizke vibracije in visoko natančno reženje, ter izpolnjuje potrebe po obdelavi različnih materialov, kot so reže, vrte in vrtljenje.

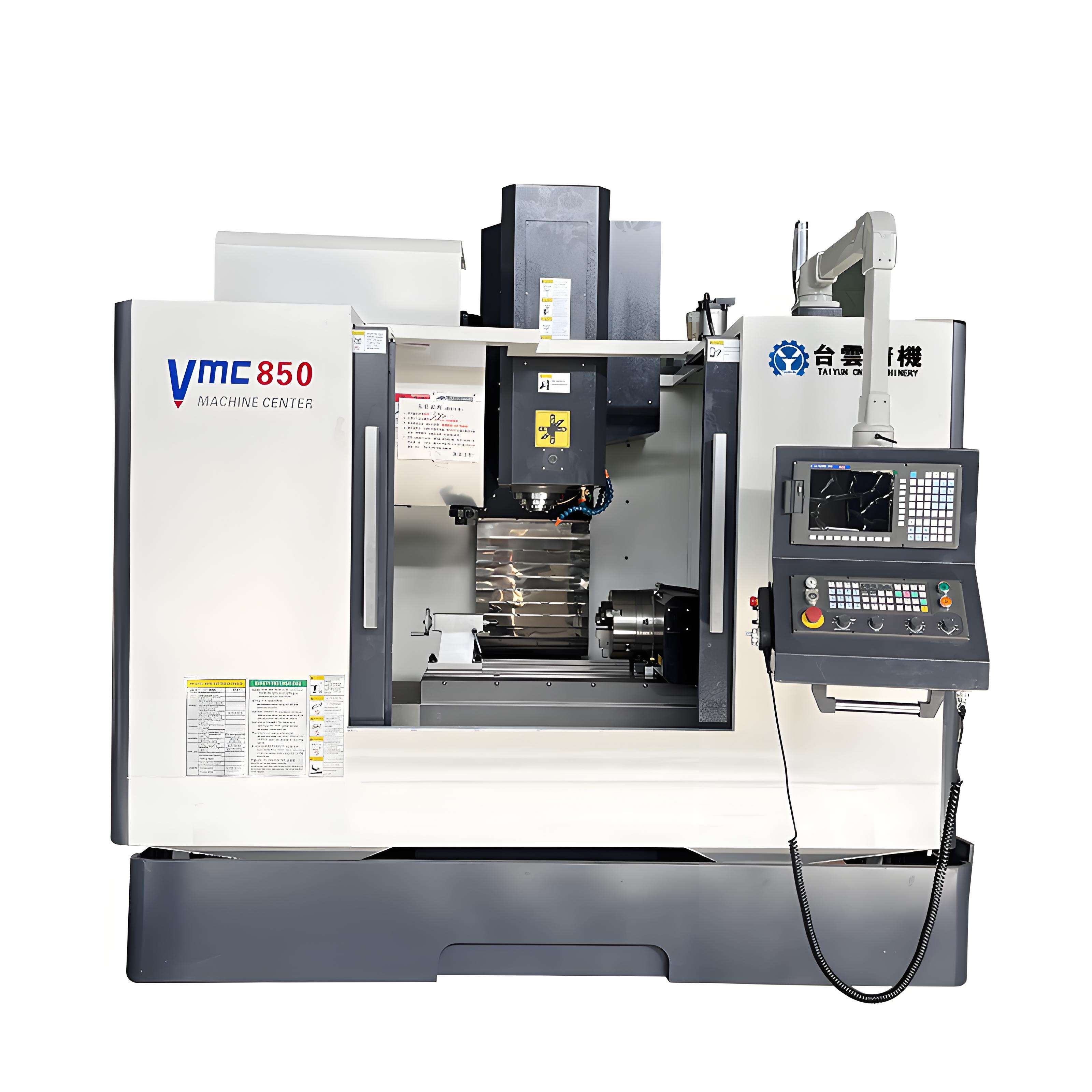

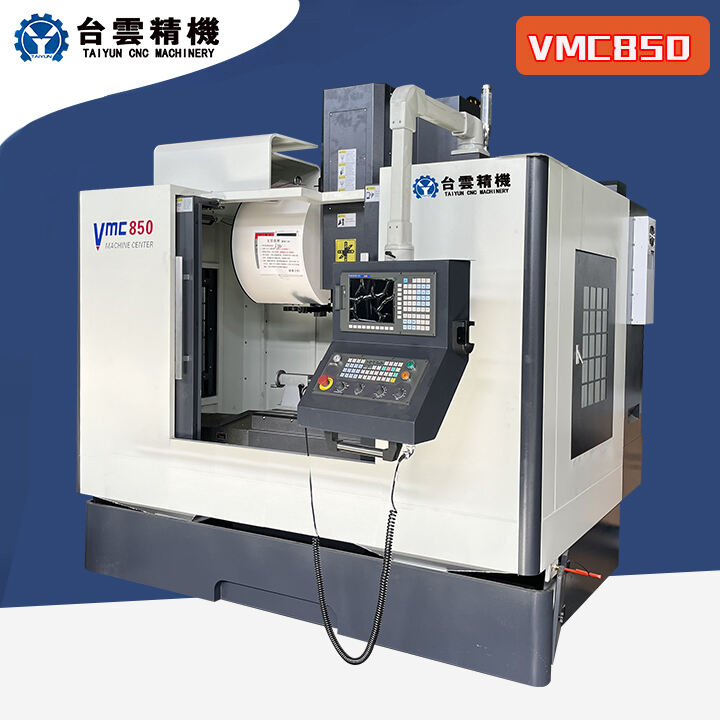

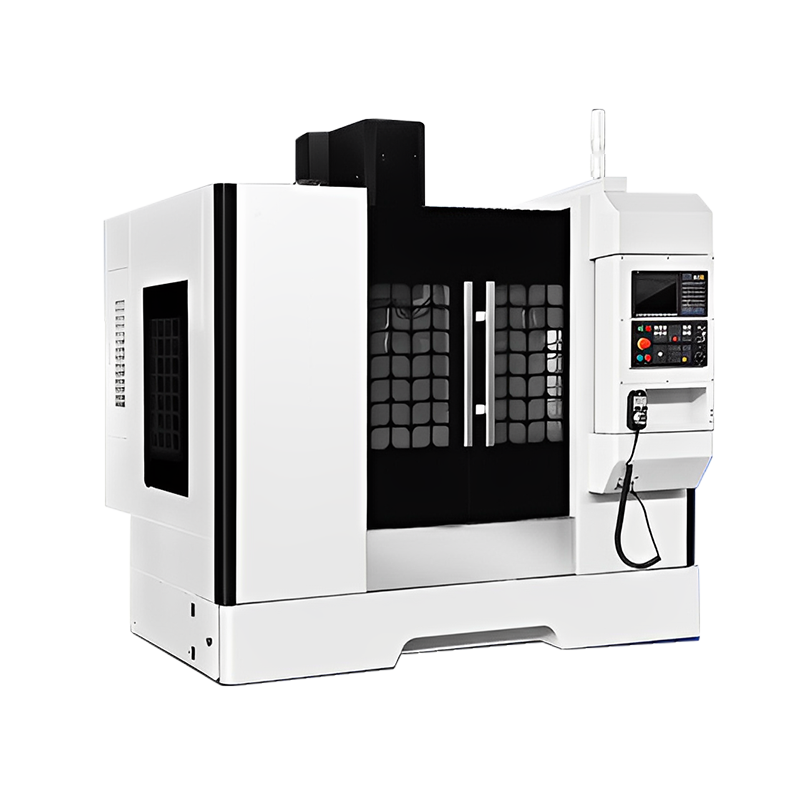

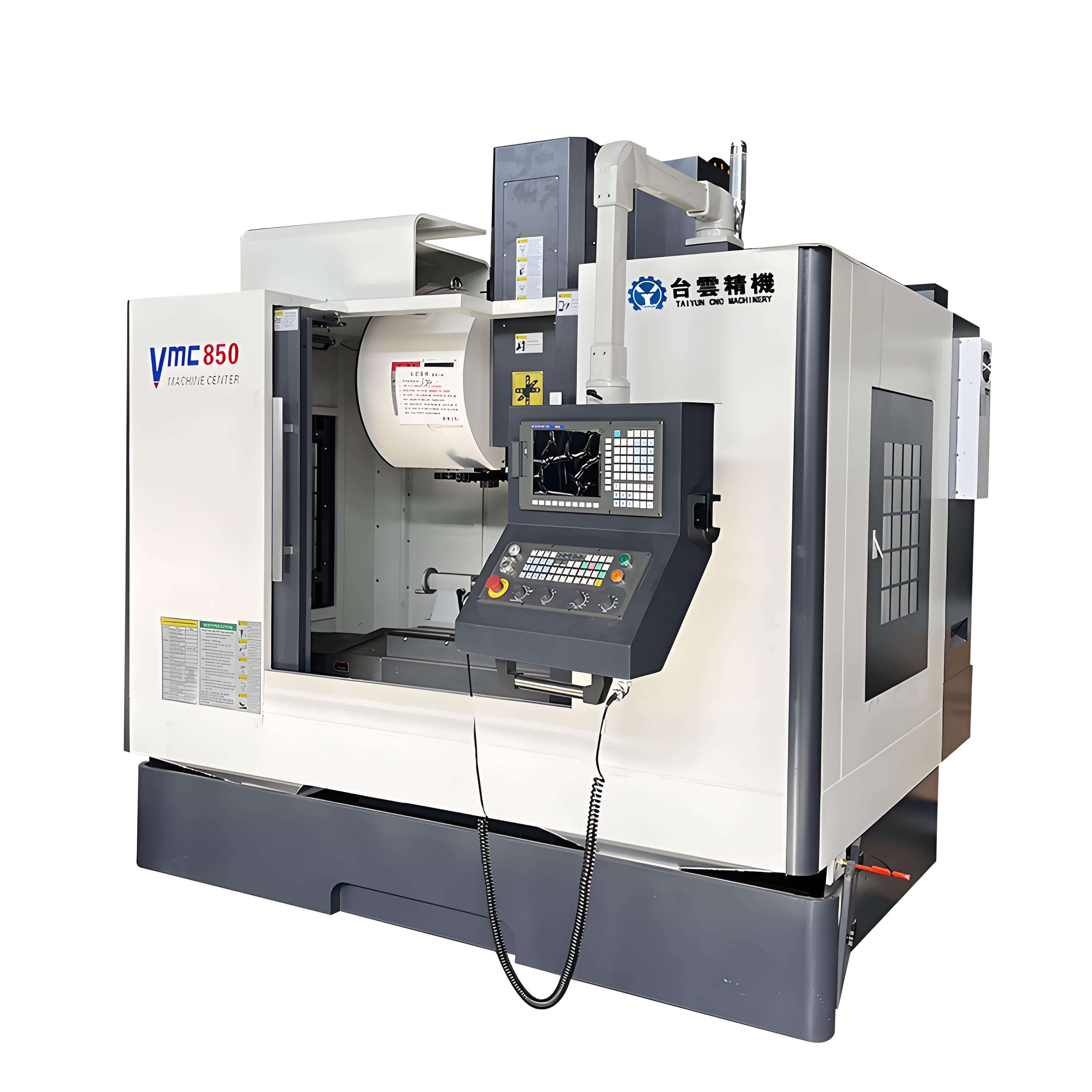

VMC850 Navpično Strojno Središče
Osnova strojnega orodja je ena najpomembnejših delov med pet deli celotnega optičnega stroja in je nosilna delovina celotnega stroja. Osnova strojnega orodja je izdelana iz visoko stopnje kovinskega železa. Litno gradivo je bilo podvrgnjeno analizi dinamike strojnega orodja in končnemu elementu, pri čemer so bili pojasni rebrski postopek razumno združeni, da se zagotovi stabilna organizacija in trajno kakovost. Visoka pevnost osnovne dele je zagotovljena. Široka struktura osnove strojnega orodja ter prečna deska s polnim nosilnim podporo lahko zagotavjata nosnost med delovanjem.
Stolp uporablja "piramidalno nakupljanje" strukture, ki je v skladu z naprednimi načeli mehanike materialov, in lahko zagotavlja nosnost med delovanjem ter vibracije, ki nastanejo med hitrim premikanjem, kar ne le poveča učinkovitost obdelave, ampak tudi podaljuje življenjsko dobo orodja.
Pripomore k visoki trdnosti osnovne sestavine in nosilnosti težkih ladjev med obdelavo. Popolnoma otopljene dirka za sukanje, skupaj z natančnim izdelovalnim procesom, združita zadovoljivo natančno kakovost.
Površinska sukanjska plošča stroja je izdelana iz visokoprocentega železobetonja. Strojna dinamična analiza in analiza končnih elementov so bile uporabljene pri strukturi odliva. S razumrnimi utegnjenimi rebrji in popolno podprto založbo lahko površinska sukanjska plošča zagotovi nosilnost težkih ladjev med obdelavo.
S pomočjo statične, dinamične in topološke analize končnih elementov, razumen strukturni načrt in prilagajanje utegnjenih rebrjev, šestdirkasti načrt strukture ter povečanje in širitev sedežev za sukanje se poveča stika, kar poveča skupno trdnost osi Z.

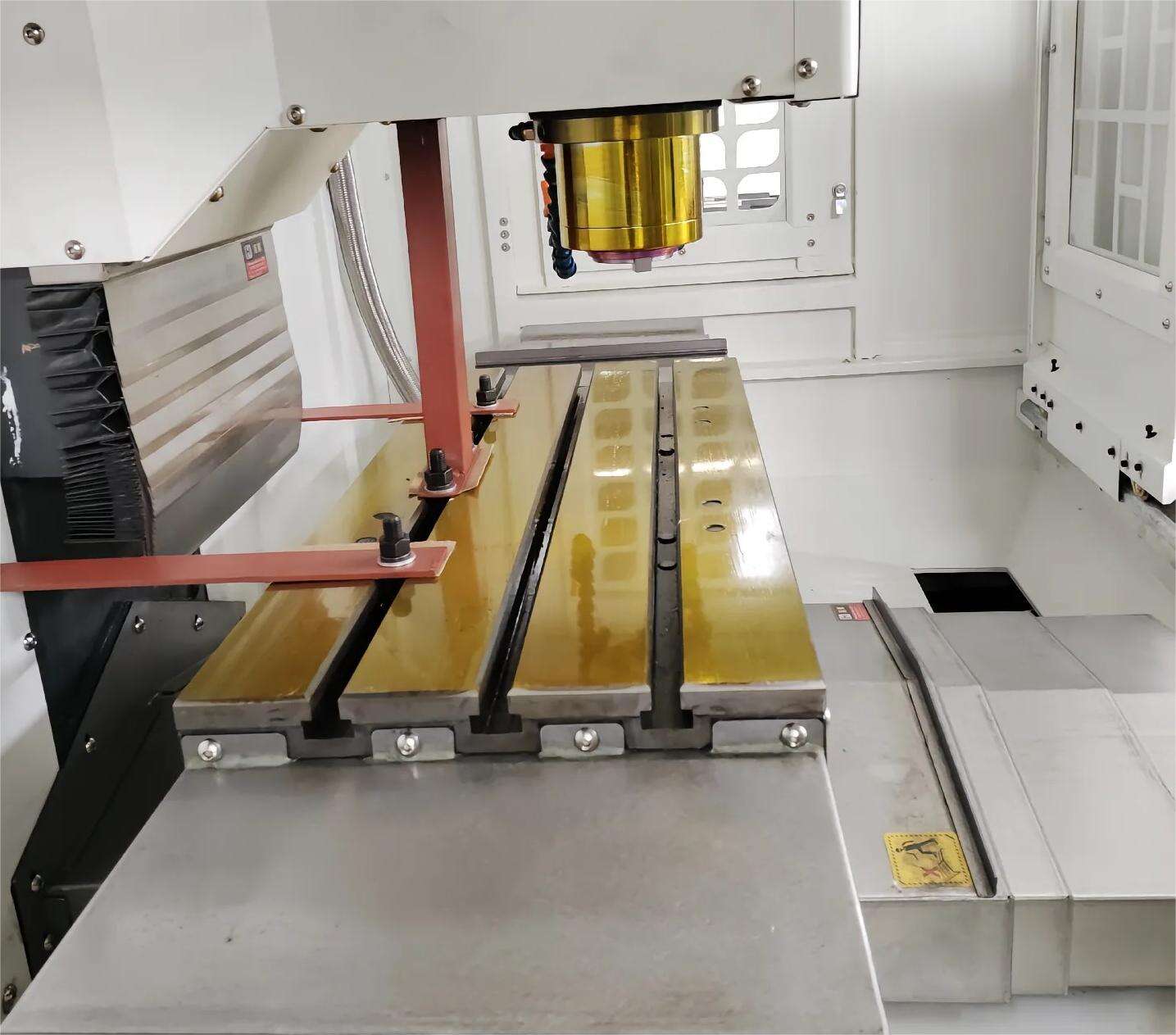

Delovna plošča strojnega orodja je izdelana iz visokoobremenljivega litine. Litinska struktura je prešla analizo dinamike strojnega orodja in končno elementno analizo, pri čemer je združena z razumnimi podporna rebra, da se zagotovi nosilnost ob težkem obdelovanju v pogoje popolne nosilnosti kriznega stola. Struktura delovne plošče strojnega orodja uporablja sestavno delovno ploščo, ki lahko poveča moč delovne plošče ter minimizira vpliv fiksacijskih boltov sedeža glede na natančnost delovne plošče.
Uporablja vijak s kroglimi krogami C2/C3 razreda iz Talijane, ki so visoko natančni in visoko močni. Uporablja uvoženo visoko natančno zaključno matičico, vijak je prednapet, kar veliko poveča premojno črpajo in izključi vpliv termične deformacije med gibanjem, tako da se zagotovi točnost postavitve in ponovna točnost postavitve strojnega orodja.
Uporabljen je diskovni (visoko hitrostni) servovaljalni orodni magazin BT40-24T, ki ima hitro spremembo orodij in visoko učinkovitost, izpolnjuje zahteve avtomatizacije in zmanjša napako machinskega orodja.
Največji premer orodja: Φ100
Največja dolžina orodja: največ 300mm
Teža rezala: 7kg
Čas spremembe orodja (orodje-do-orodja): 2,2 sekunde
Obralna strojna oprema je opremljena z popolnoma zaklenjenim varnostnim krovom, ki je lep, varov, nepropusten in zaščita okolje. Zaklenjeni krov za vodne reke je kupljen iz produkta poznanega taiwanskega izdelovalca sino-ameriškega združenja, ki učinkovito zaščita premikajoče delove vodnih reči in škrube ter podaljuje njihov življenjski čas. Spiralno avtomatsko odstranjevalno napravo za odhajčke je preprosto in ekološko, primerno za prevoz metalnih in ne-metalnih odhajčkov. Obralna strojna oprema je opremljena z ročnim zračnim (vodo) puščo (po izbiri), kar olajša odstranitev železniških hajčkov.
Obralna strojna oprema je opremljena z zaklenjenim krovom za vodne reke, ki učinkovito zaščita vodne reke in škrube ter podaljuje njegov življenjski čas.
Ko je obralna strojna oprema opremljena s tridimenzionalno polno zaščito, je strojna oprema zagotovljena, da se ne bo titrala med močnim rezanjem odhajčkov.
Povezava v električnem skrinju ustreza nacionalnim predpisom o varnosti električne povezave, da se zagotovi, da je nadzorni sistem med delovanjem proster zunanjim motnjam. Boljše jamstvo varnosti pri izdelavi.
Opremljeno s sistemsko nadzorno oljevno krožnjo: Uporablja se naš originalni aktivni hidravlični sistem za ponujanje oljevine, ki ga direktno nadzira operacijski sistem. Ponujanje oljevine se avtomatično razporeja glede na potrebe gibanja, položaj in količina oljevine sta natančno nadzirana, kar znatno zmanjša izhod oleja za smarjanje in izogiba onesnaževanju hladilne tekočine zaradi smarjalne oljevine, kar znatno podaljša čas uporabe hladilne tekočine in zagotavlja ravnotežje in smarjanje pri ponujanju oljevine.
Visoko-precizna kompensacija vrtine. Vsaka prenosna os uporablja visoko-precizno laserjo za zaznavanje in optimizacijo kompensacije, da narašča lokacijska točnost vsake ose, kar je bolj primereno za obdelovanje visoko-preciznih delov. Hkrati se uporablja napreden krogelasti sestav za optimizacijo analize in obdelave, da se zagotovi točnost strojnega orodja pri obdelavi krožnih in zakrivljenih ploskev.
A: Pogoji in obdobje, v katerem je ponudnik odgovoren za kakovost: Po sprejemu strojnega orodja začne obdobje jamstva, ki traja dvanajst mesecev. Oprema izvaja tri jamstva in obdobje jamstva je eno leto.
B : Če se oprema pokvari med uporabo, bo ponudnik v roku 2 ur po prejemu obvestila od kupca podal rešitev v roku 8 ur. Če je potrebna obravnava na lokaciji, bo osebje posredovalo do kupca v roku 48 ur.
C : Če pride do napake med jamstvenim obdobjem, bo ponudnik zagotovil brezplačne popravilne storitve (razen v primerih, ko je stroj pokvarjen zaradi človeškega dejanskega postradavka strani kupca ali končnega uporabnika); za napake, ki jih povzroči nepravilna uporaba, bo naložena stroškovna matura.
D : Ko prispeli stroj na zavod uporabnika, če ni mogoče opraviti namestitve in prilagajanja v določenem času zaradi razlogov strani kupca, bo jamstveno obdobje poteklo 12 mesecev po pristanku pri uporabniku, in storitve treh jamstev več ne bodo bile ponujene.
E : Standardi točnosti naprave jih določa ponudnik skupaj s pogodbo.
| Glavna tehnološka parameterja strojnega orodja | |
|---|---|
| VMC850 | Specificacije |
| Material telesa stroja | Drugo utemperjanje (vključuje starenje pri nizki temperaturi) Litina z alijansoma |
| Konstrukcija letalskega okvira | Kužna drsnik "Stolpovasta struktura" oblike pagode |
Koordinatni potovanje po osi X.Y.Z |
800 * 500 * 500mm |
Specificacije delovnega stola (dolžina × širina) |
1000 × 500 mm |
Največja obremenitev delovne mize |
600 Kg |
Razdalja med srednjo črto vrtečega se spindla in prednjim ražanjem stolpa |
625 mm |
| Oddaljenost od obraza vijak do ravnine stola | 120 ~ 670 mm |
| Rezna hitrost X, Y, Z | 1 ~ 10000 mm/min |
| Hitra hitrost X, Y | 24m/min |
| Z hitro odvodom | 20 m/min |
| Razpon hitrosti vrtilja | 50 ~ 8000 obr./min |
| Taper žarnika | BT40-150mm |
| Moč vretena | 7.5/11KW |
| Sistem hlađenja delovnih kosov v vrtilnici | Funkcija sprej na kroglo vrtilnice (dve vode FAW) |
| Moč in način povezave servomotorja za os X | Posplošena povezava 15nm |
| Moč in način povezave servomotorja za os Y | Direktna povezava 18nm |
| Moč in način povezave servomotorskega motorja v osi Z | Direktna povezava 15nm vključno z blokiranjem brezveze |
| X Roller Težka vrstica s premiknimi rejkami | Štiri kljukave za dve glavni nosilni težke vrstice s premiknimi rejkami Širina žičnega račna 45mm Povečanje in razširjanje kluznega žičnega račna |
| Kolesarski težji žični rač | Štiri kljukave za dve glavni nosilni težke vrstice s premiknimi rejkami Širina žičnega račna 45mm Povečanje in razširjanje kluznega žičnega račna |
| Oblika vodnika osi Z | Šest kluk za dva glavna nosilca težkega nosila močnega žičnega račna Širina žičnega račna 45mm Povečanje in razširjanje kluznega žičnega račna |
| T-oblika žlebka delovnega stola (število žlebkov × širina žlebka × razdalja med žlebki) | 5/18/110mm Miza za hlajenje |
| Natančnost pozicioniranja | ± 0,005 mm |
| Ponovljiva točnost pozicioniranja | ± 0,003 mm |
| Sistem numerične regule | Tajvanova nova generacija 220MA-5 Vključuje popravke RTCP na vrh Funkcija predčitanja programa Podpira pet osi in pet povezav funkcij |
| Olajsko ohlajanje sistem | Aktivni sistem smarjanja Smarnik za potrebno brezno distribucijo olje Stvarno časovno spremljanje statusa izpolnjevanja s oljo |
| Magazin za orodja tipa diskovnega manipulatorja BT40 | Kapaciteta magazina za orodja BT40-24 noži Orodna specifikacija BT-40 Maksimalna teža orodja 7Kg Maksimalni polmer celotnega reza 75 mm Največji premer sosednje režalice 140mm Omejitev največje dolžine orodja 350mm |
| Hladilna črpalka za okvir | Popolnoma zaklenjen vodočlanek, prijazen okolju Uređaj za ločevanje olijev od vode Kapaciteta 120L |
| Uređaj za odstranjevanje čipov | Samodejno odstranjevanje čipov Helikalna struktura Velikokapacitetsni vozniški vozik za sprejem čipov |
| Zunanja zaščita | Popolnoma zaključena okolju prijazna zaščita Vodootporna, prahoodporna, zvočno izolirana in zaščitena pred škodljivimi plinovi |
| Notranja zaščita | Teleskopska zaščita s nerdzavajočo oceljo po osi XY Velika nosilna vrsta z podporno kolesom Strukturna zaščita organov Z-osi Popolnoma zaključena zaščita |
| Uporabljeno tlak izvornega plina | 0.6-0.8 MPa |
| Obris stroja (D × Š × V) | 2800 * 2300 * 2650mm |
| Teža strojnega orodja (približno) | 6500 kg |
