KD500-dobbeltkolonne-maskinverktøyet er en automatisert CNC-maskin som bruker en dobbeltkolonnestruktur for å bearbeide de indre og ytre sylinderflater, kjegleflater, endeflater, kanter og avskråninger av komponenter. Denne maskinen er spesielt egnet for å bearbeide bremseskker og andre skiverkomponenter.
KD500 bremsskiverfrasemaskin
Sengen er laget av høykvalitets grågjutet HT300 kvalitet, som har blitt varmet og spenningsavlastet. Materialet er høy-styrke og lav-spennings gjutet, og effektive dempingsforanstaltninger er innført.
Verktøyhoderen har flere konfigurasjoner, og brukere kan velge fritt etter egne behov og brukerhabits.

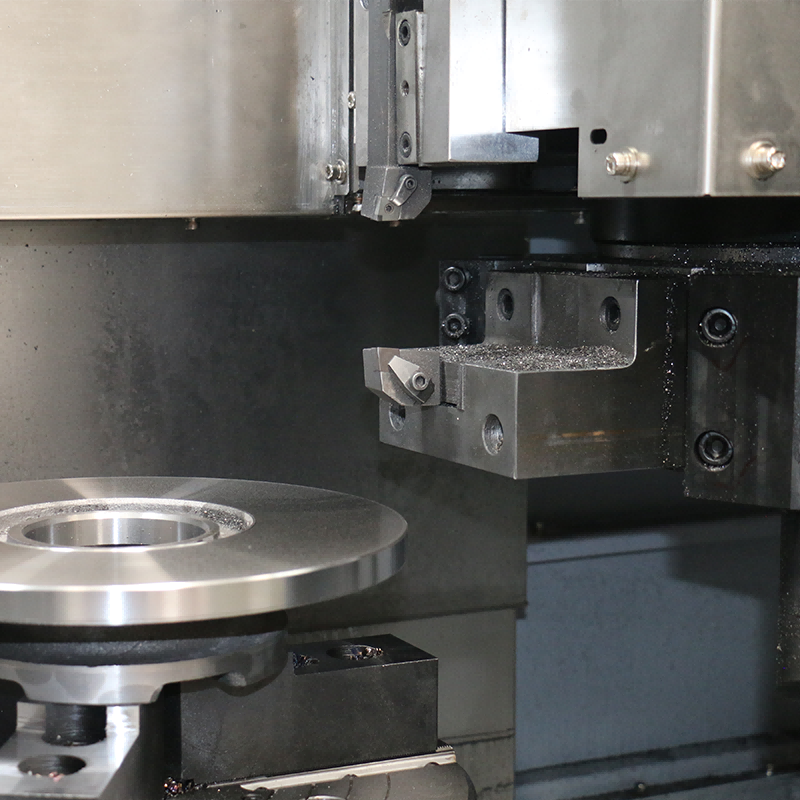

Standardkonfigurasjon: Taiwan horisontal 8-stasjon verktøyholder, denne serien av verktøyholder er kontrollert av servomotorene, kan raskt velge verktøy i begge retninger, hydraulisk låst, og ekstremt stiv;
Taiwan vertikal 4-stasjons servo verktøyholder, denne verktøyholderen har en fremragende designstruktur og høy stivhet, bruker servo-teknologi for rotasjon, indeksering og hydraulisk låsing, og rotasjonen og indekseringen er stabile og nøyaktige, spesielt egnet for å behandle deler i bilindustrien.

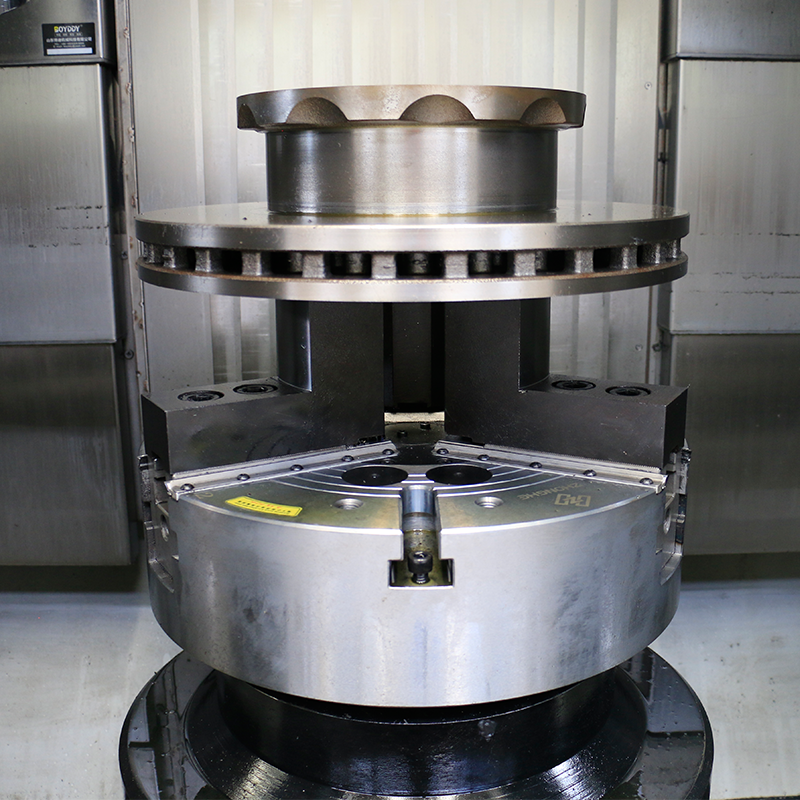

Den standardspenne av denne maskinen er en hydraulisk spenne med en spesifikasjon på 24 tommer. Spannen er en vannrett spenne, og det finnes et seglingsbånd ved den glidende tilpasningen mellom spanneskyven og skiverkroppen, som kan effektivt forhindre at kjølevæske lekk til hovedet gjennom spannen og forhindre at chips kommer inn på glidestykket og skader skyven.
Spindelheten i denne serien maskinverktøy bruker den nåværende internasjonale avanserte og modne strukturen i designet. Foresiden av spindelen består av en dobbelradig sylinderullbåre og en dobbelrettet skjæringsballgleder, mens bakstøtten er en dobbelradig sylinderullbåre; gledene bruker importerte presisjons spindlebårehjul, og gleden smøres med importert høyhastighetssmør. Den akselelige og radiale forhåndsbelastningen av spindelsystemet kan justeres med en nippel, med høy radial- og aksestivhet. Den radiale klaffingen kan justeres med innerringen på sylinderullbåren for å oppnå beste bearbeidningsnøyaktighet og lav arbeidstemperatur.
Hovedmotoren til denne serien maskinværk drijver aksen til å rotere gjennom den importerte synkronbelen, dermed å sikre høy effektivitet, lav støy og lav vibrasjon av hele transmisjonssystemet for å møte skjæringskravene under ulike forhold som lave hastigheter og høy torsjon og høye hastigheter og høy effekt på maskinværket. Aksenboxen og basen er forbundet sammen gjennom hull, slik at aksenkomponenten av maskinværket har høy stivhet.
X/Z-aksen drives av en servomotor og er direkte forbundet med kuleskrua gjennom et elastisk kupling. Kuleskrua er installert med feste på begge ender.
Både akseveiledningsrailene bruker taiwanske sylinderformede rullende veiledningsrail, som er av fireveis likestilt lastetype. De har høy nøyaktighet, stor lastevilkår og høy rullfart. De utmerkede fordelen er liten størrelse, høy nøyaktighet og lav vedlikeholdsomkostning. Det er den foretrukne konfigurasjonen for brukere som søker høy nøyaktighet og høy kostnadsfordel, og er spesielt egnet for tilfeller med høye krav til størrelseskonsekvens på deler.
Denne maskinen har full skjermbeskyttelse, og flere sikkerhetsbeskyttelsesforhold er tatt i betraktning. Skruet glassdesignet på beskyttelsesdøra sørger for sikkerhet for både maskin og personell.
Når maskinverktøyet møter en plutselig ekstern strømavbryting eller egenfeil, vil aksemene på maskinverktøyet grunnet den spesielle designen av styringskretsen ikke kunne bevege seg, og kjølemotoren osv., hvis de allerede er i «start»-tilstanden, vil gå over i «stopp»-tilstanden; hvis de allerede er i «stopp»-tilstanden, kan de ikke gå automatisk over i start-tilstand, noe som sikrer sikkerheten til maskinverktøyet. I tilfelle av uventet strømavbryting eller feil, vil programmenyen lagret i datamaskinen ikke gå tapt.
Maskinverktøyet er utstyrt med en alarmenhet og en nødstopptast for å forhindre at ulike plutselige feil skader maskinverktøyet. Grunnet den rasjonelle designet av programvaren kan alarmen vises som tekst og alarmnummer på skjermen, og indikeres av signallys på operasjonspanelet; maskinverktøyet deler inn alarmbehandlingsmetoder i tre kategorier etter situasjon: "nødstop" for akutte alarmer; "fodering stoppet" for vanlige alarmer; og bare "varsling" for driftsfeil.
| Maskinparametere | |||
|---|---|---|---|
| 1.Utrüstningsnavn | CNC vertikal dreiebenk | 2. Modell | KD500 |
| 3. System | Siemens 828D | ||
| Trip | |||
| x-akse | 300 mm | z-akse | 500mm |
| y-akse | 60mm | ||
| Kapasitet | |||
| Maks.sving dia. | φ650mm | Maks.dreiemål dia. | φ500mm |
| Maks. snuringshøyde | φ650mm | ||
| Spindel | |||
| Spindelhastighet | 100～1000rpm | Spindelmotor effekt (hastighet/torque) | 30Kw (750rpm/min, 380N.M) |
| Type hoved | A2-11 | Hovedakse | Tyskland FAG/Japan NSK |
| Forreste skoler | NN3032K | Aksjebakker | NN3026K |
| Skiveaksen hardhet | HRC58-62 | Dimensjon - Ytre | φ160mm |
| Automatisk verktøyskifter | |||
| Arbeidsstasjon | Hydraulisk vannrett åtte-stasjons tårnet | Tårnspesifikasjoner | Senteret på tornet er 125mm høyt |
| Spesifikasjoner for cutterhead | Motstående side 380mm standard | chuck | 18 tommer hydraulisk fjerning |
| Sliffhode | |||
| Støtte for maskinverktøy form | Stående bilramme bunnflansje | Spindelkraftparametere | 9KW variabel frekvensstyring hastighetsregulering |
| Spindelpresisjon og smørting | 0.002mm, høyhastighetssmøre | Hastighet og kjøling | 100-4000 omdrehninger per minutt, tvungen vannkjøling (100-4000rpm, tvungen vannkjøling) |
| GLIDESTI--Stabil | |||
| x-akse glidestein | 3 x 6 glider, bredde 55mm | Z-akse glidestein | 4 x 8 glider, bredde 55mm |
| Y-akse (nøyaktig snusning) | 2 x 4 glider, bredde 30mm | ||
| Kuletråd --HIWIN | |||
| Kulleskru nøyaktighet | Nivå C3 | Kulleskru diameter x.y.z | x: φ50 z: φ50 y:φ25 |
| Ledselskrupebærere | Nachi | Elektrisk kjøleskap og klimaanlegg | √ |
| Kontrollsystem | |||
| Standard tilbehør | Siemens 828D | X aksemotor | 22NM |
| Z aksemotor | 22NM | Y-akse motor | 12Nm |
| Matehastighet | |||
| Hastighetsføring for XZ-aksen | 20m/min | ||
| Nøyaktighet | |||
| Gjentas posisjonering | 0.008mm | Posisjonering | 0.012mm |
| Spindelen har akseutstrekning | 0.005mm | Skjæringsføring | 0.1-1000mm/min |
| Minste inndataujustering | 0.001mm | Overflatebrukthet | Ra1.6 |
| KRAV TIL STRØM | |||
| Strøkkilde | 3￠-AC 380V 50HZ±5% | Strømforbruk | 38kw |
| Maskinverktøyet har jordingsbeskyttelse og strømavbruddsskyting 0.005mm Skjæringsføring 0.1-1000mm/min | |||
| Tresfarget indikator for maskinens driftstilstand 0.001mm Overflatebrukthet Ra1.6 | |||
| Andre | |||
| Hydraulisk trykk står | 2,2 kW | Kjølemiddelmotor | 750W |
| Maskinvekt | 10T | Tar opp et gulvareal (lengde× bredde × høyde) på omtrent | 2800*2400*2800 |
| Utstyret bruker fullt lukket beskyttelse, beskyttelsesapparatet er trygt og pålitelig, og bør overholde GB15760-1995 generelle tekniske regler for sikkerhetsbeskyttelse av metallskjæringsmaskinværk. | |||
| Konfigurer ulike gass- og vannledningsretninger, merk arbeidsområdet for ulike instrumenter og merk bruk av mediumklasser. | |||
A: Betingelsene og tiden for at leverandøren skal være ansvarlig for kvalitet: Etter at maskinen er akseptert, går den inn i garanti-perioden, som varer tolv måneder. Maskinen har tre garanterte perioder, og garanti-perioden varer ett år.
B: Hvis utstyr blir feil under bruk, vil leverandør reagere innen 2 timer etter å ha mottatt varselen fra kjøperen og komme med en løsning innen 8 timer. Hvis på-stedet behandling er nødvendig, vil personell bli tildelt kjøperen innen 48 timer for å håndtere det.
C: Hvis en feil oppstår under garanti-perioden, vil leverandør tilby gratis reparasjonstjenester (unntatt skader på maskinverktøyet forårsaket av menneskelige faktorer av kjøperen eller endelser); kostnadene vil gå i kassa for feil forårsaket av feil bruk.
D: Når maskinverktøyet ankommer brukerens fabrikk, hvis installasjonen og justeringen ikke kan gjennomføres på tid grunnet kjøperens årsaker, vil garanti-perioden utløpe 12 måneder etter at brukeren har mottatt det, og tjenesten med tre garantier vil ikke lenger tilbys.
E: Maskinpresisjonsstandarder blir gitt av leverandør sammen med kontrakten.
Dette maskinverktøyet er egnet for høyhastighetsstålsskjæringsverktøy, hardlegeskskjæringsverktøy og ulike høy ytelse skjæringsverktøy. Det kan behandle sortmetaller, ikke-jernbaserede metaller og noen ikkemetalliske materiale arbeidsstykker. Det kan fullføre grov- og ferdigbearbeiding prosesser som innsiden og ytesiden av sylinderflater, inn- og utskråminger, endeflater, skjæringsgropar, trinn, og sirkelbuer på maskinen. Egnet for behandling av deler med store batchstørrelser, høy bearbeidingsnøyaktighet og høye krav til dimensjonell konsekvens.
