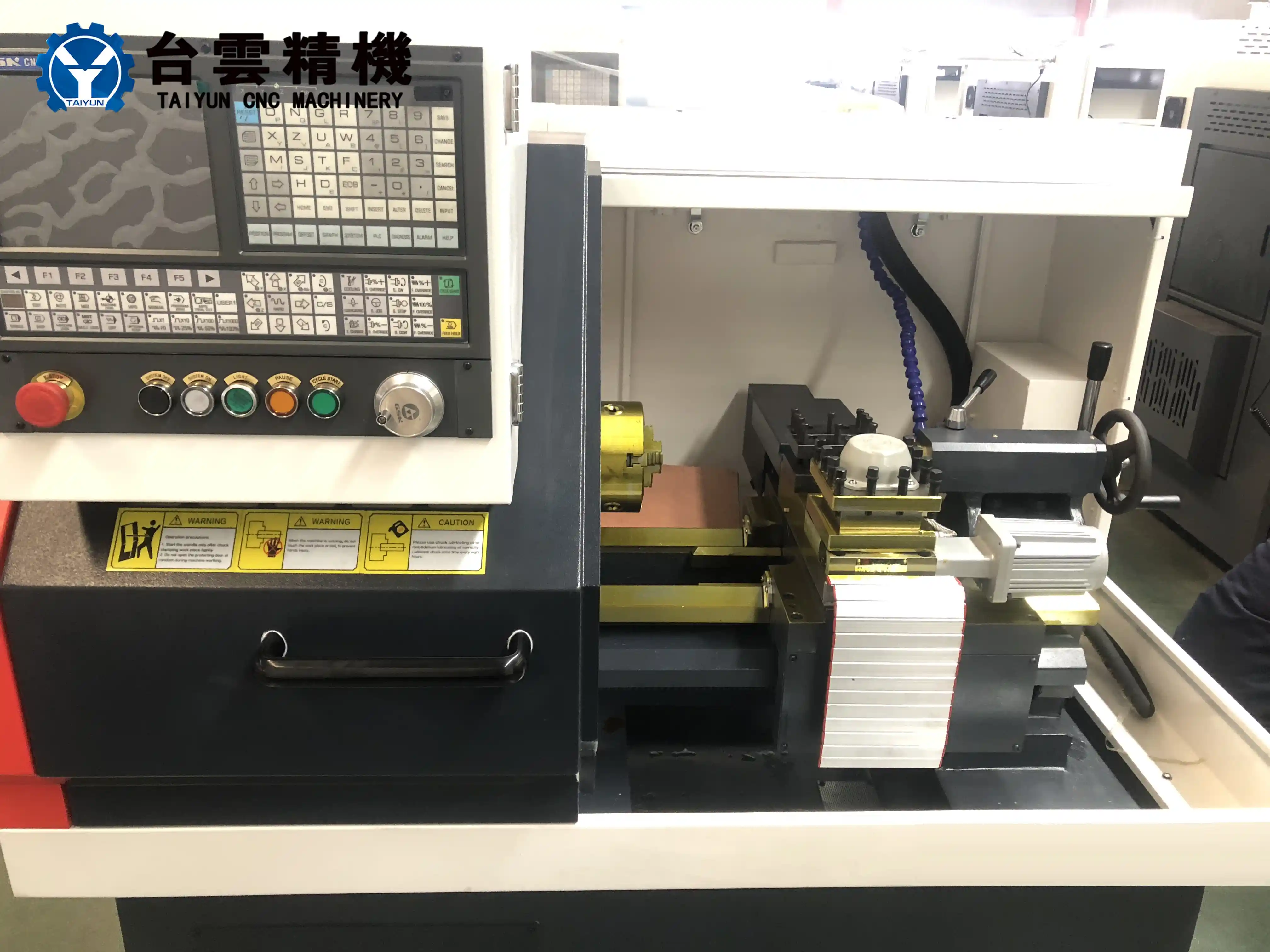

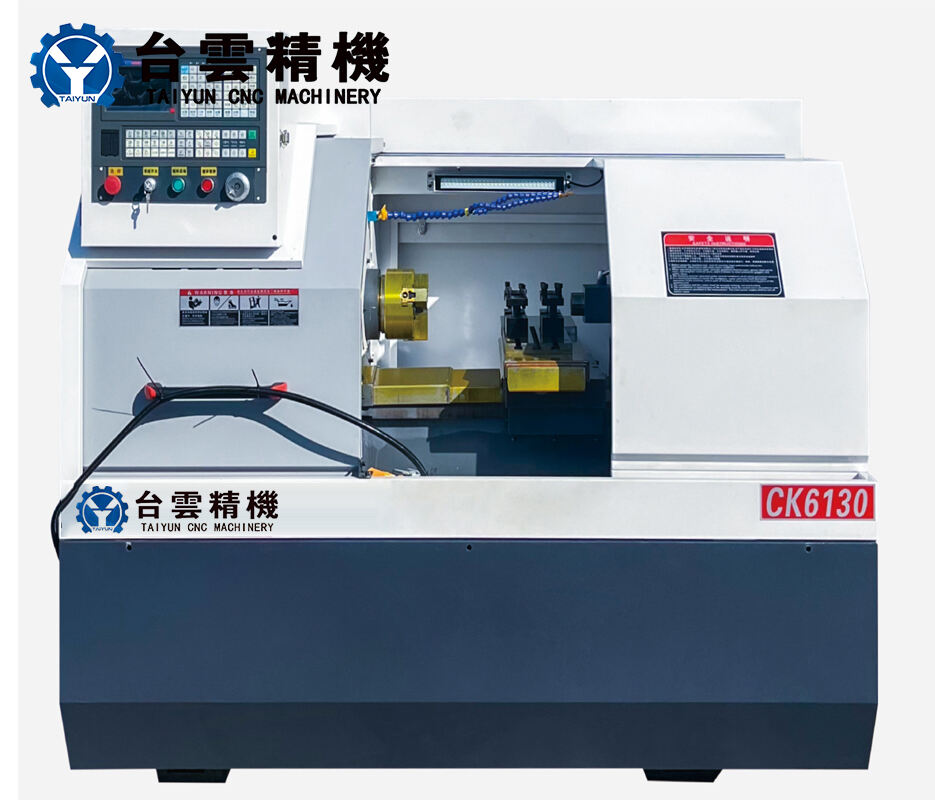

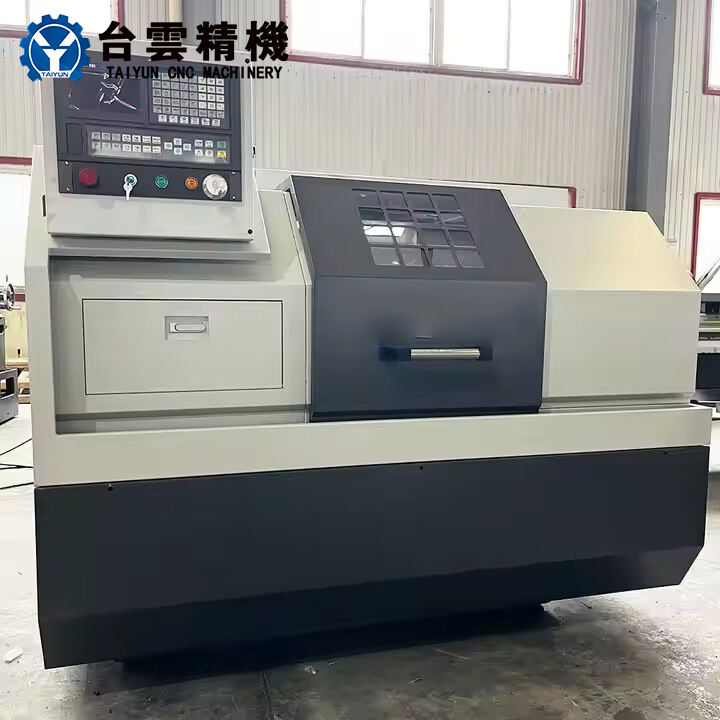

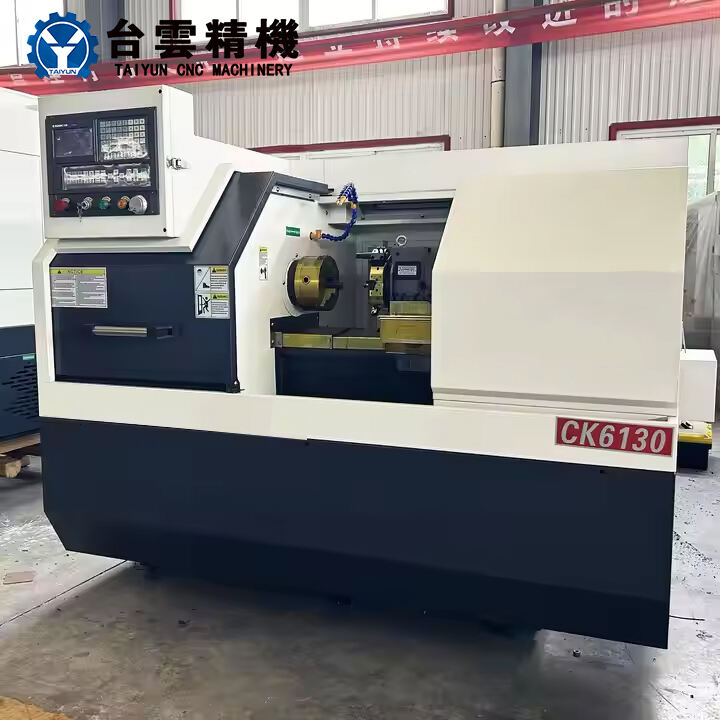

Torn horitzontal CK6130
Característiques del torn CNC:
● Regulació de velocitat sense fi amb freqüència variable
● Amb sistema servo

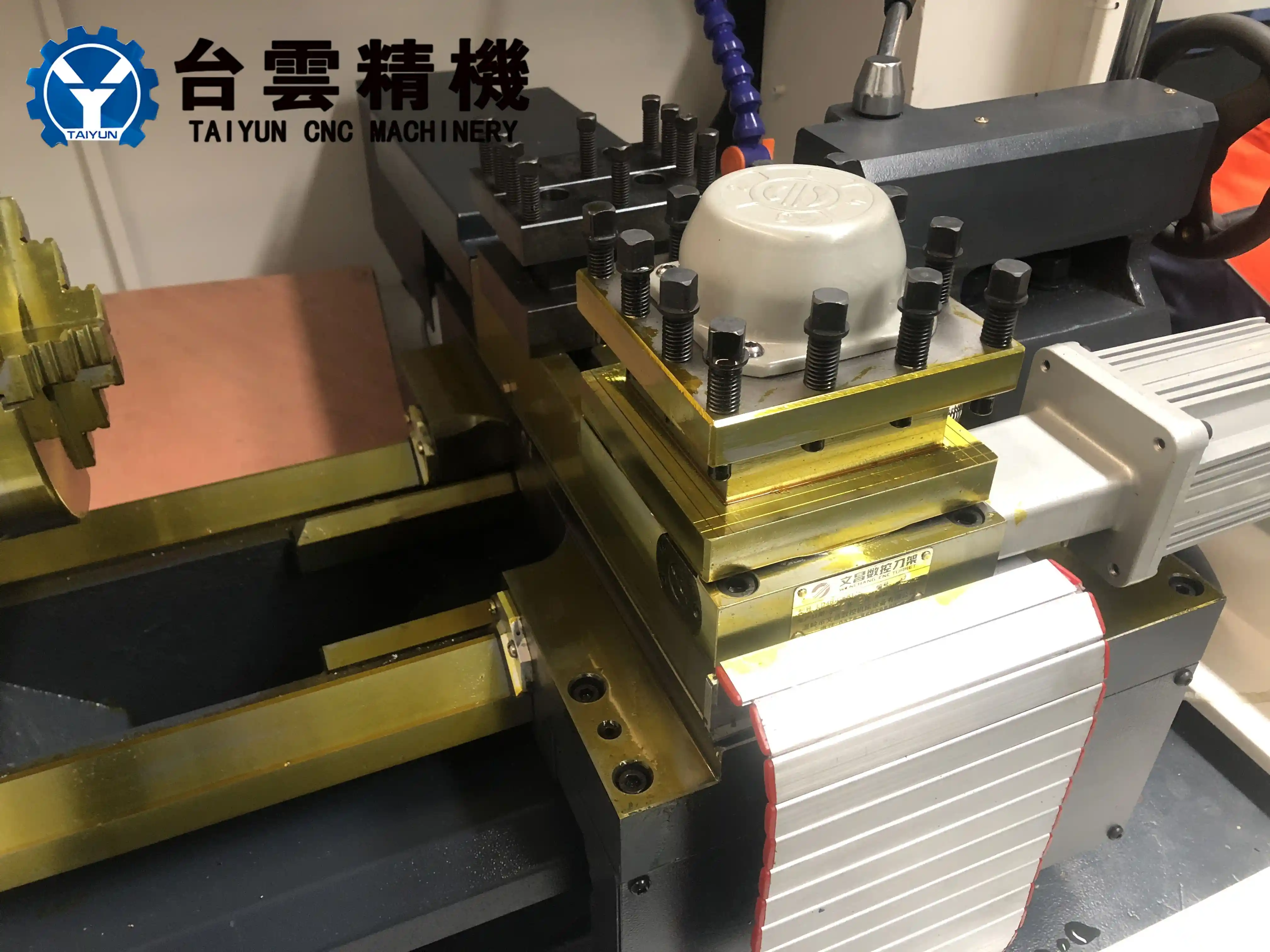

● Porta-eines elèctric de quatre estacions

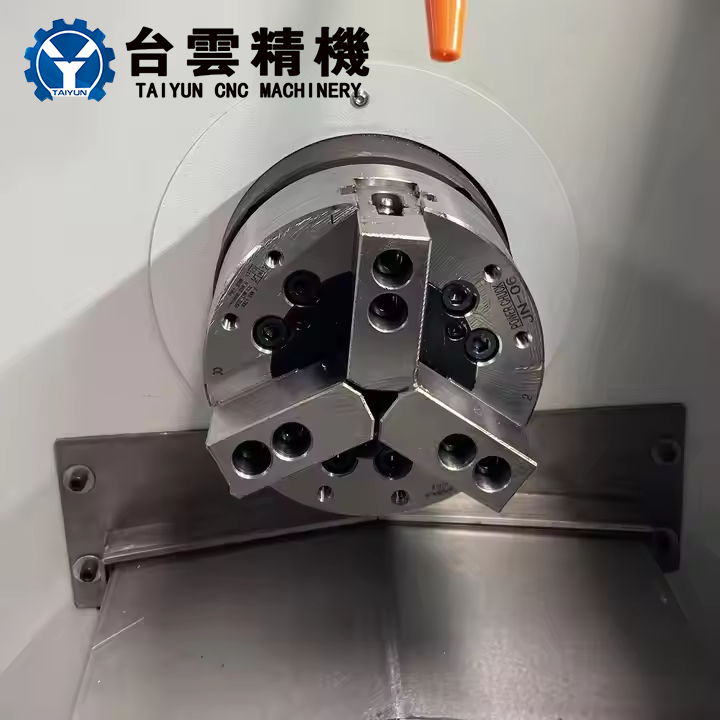

● Configuració estàndard: mordaces combinades i plat de mordaces
● Configuració opcional: plat hidràulic, porta-eines lineal
| Especificacions | unitat | CK0640 | CK6125 | CK6130 | CK6132 |
|---|---|---|---|---|---|
| Diàmetre màxim de torneig sobre el llit | mm | φ200 | φ250 | φ300 | φ320 |
| Diàmetre màxim d'oscil·lació sobre el carro | mm | φ100 | φ125 | φ130 | φ140 |
| Longitud màxima de processament | mm | 200 | 200 | 400 | 400 |
| Carrera màx. X/Z | mm | 200/240 | 220/250 | 280/400 | 300/400 |
| Forma final del fus | A2-5 | A2-5 | A2-5 | A2-5 | |
| Diàmetre del forat passant del fus | mm | φ48 | φ48 | φ48 | φ48 |
| Diàmetre interior del tub de tracció de l'eix principal | mm | φ40 | φ40 | φ40 | φ40 |
| Velocitat màxima del fus | rpm | 2200 | 2200 | 2200 | 2200 |
| Mida del brocal | 160 | 160 | 160 | 160 | |
| Potència del motor de l'eix | kW | 3 | 3 | 4 | 4 |
| Precisió de posicionament repetitiva (X/Z) | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Copp del motor d'alimentació (X/Z) | X:42:4 | X:42:4 | X:42:4 | X:42:4 | |
| Velocitat de desplaçament ràpid X/Z | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | |
| Diàmetre de la camisa del suport mòbil | mm | φ52 | φ52 | φ52 | φ52 |
| Carrera de la manga del contrapunt | mm | 90 | 90 | 90 | 90 |
| Conicitat de la manga del contrapunt | Mohs | MT4 | MT4 | MT4 | MT4 |
| Forma del portaeines | portaeines elèctric de 4 estacions | portaeines elèctric de 4 estacions | portaeines elèctric de 4 estacions | portaeines elèctric de 4 estacions | |
| Dimensions de l'eina | 16x16 | 16x16 | 16x16 | 16x16 | |
| Forma del rail | Rail doble de muntanya | Rail doble de muntanya | Rail doble de muntanya | Rail doble de muntanya | |
| Capacitat Total de Potència | kW | 7 | 8 | 7 | 7 |
| Dimensions | mm | 1500x1000x1600 | 1520x1100x1650 | 1600x1100x1650 | 1600x1100x1650 |
| Pes de la màquina | kg | 800 | 850 | 950 | 980 |
Configuració opcional
