V seriji FCK50 je večfunkcijska CNC tokarnica visoke hitrosti in natančnosti, ki jo naše podjetje proizvaja z uporabo japonske tehnologije. Glavni podpirajoči komponenti so izdelki znanih domačih in tujih proizvajalcev, ključne dele pa so vse obdelane s uvoženimi natančnimi petstranskimi stroji za obdelavo, da se zagotovi točnost pri izdelavi.
Ta strojno orodje lahko obdeluje valne in kolesne delove, vreže notranje in zunanje ploskve nitev, lokov, stožkov in rotacijskih teles ter učinkovito, masovno in točno obdeluje dele rotacijskih teles. Razumna ujemanja trdnosti komponent, kot so hlavica, ložje in repni blok pri oblikovanju, znatno povečata trdost celotnega stroja in zagotavljajo stabilnost med tesnim režanjem. Zato lahko točnost obdelave zunanjega kroga tega strojnega orodja doseže ravni IT6~IT7. Kot splošno strojniško orodje je posebej primerno za učinkovito, masovno in visoko točno obdelavo rotacijskih delov v industrijah, kot so avtomobilski, motorji, kote in hidraulika.

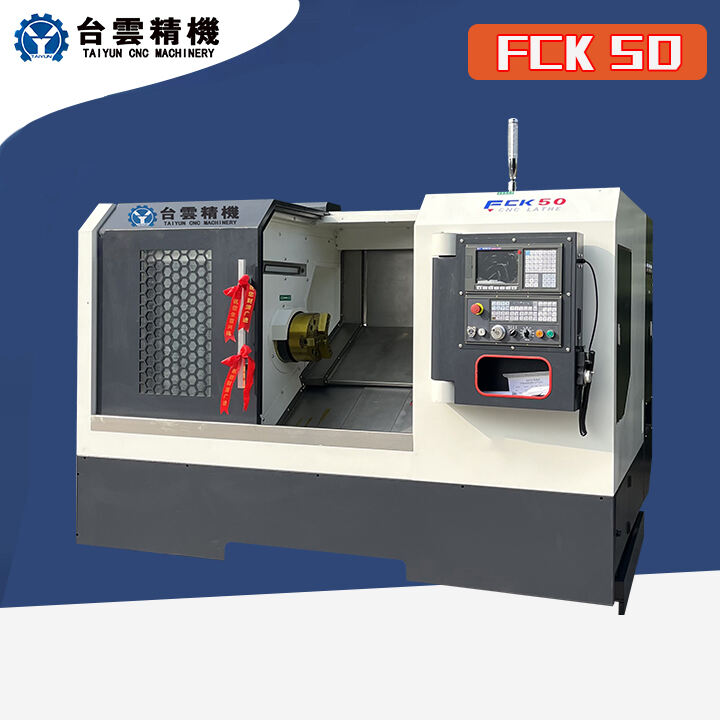

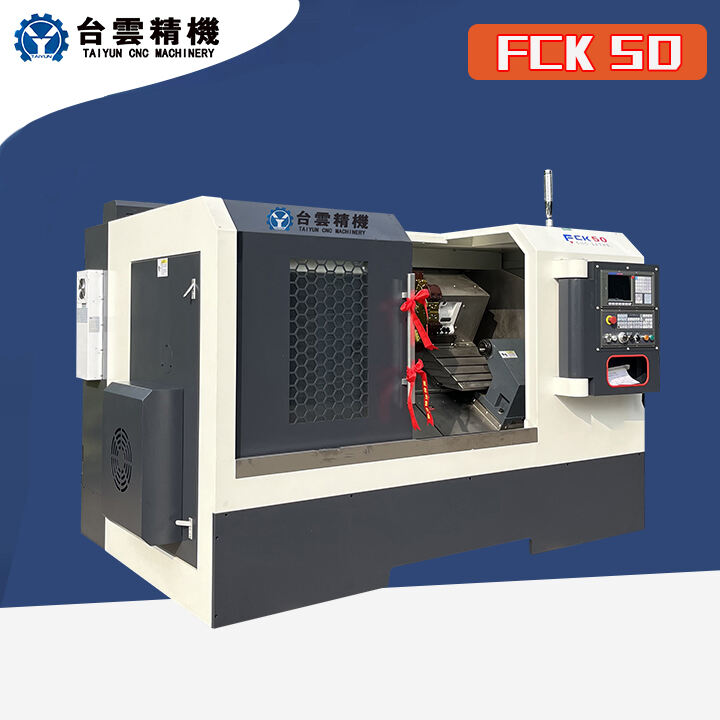

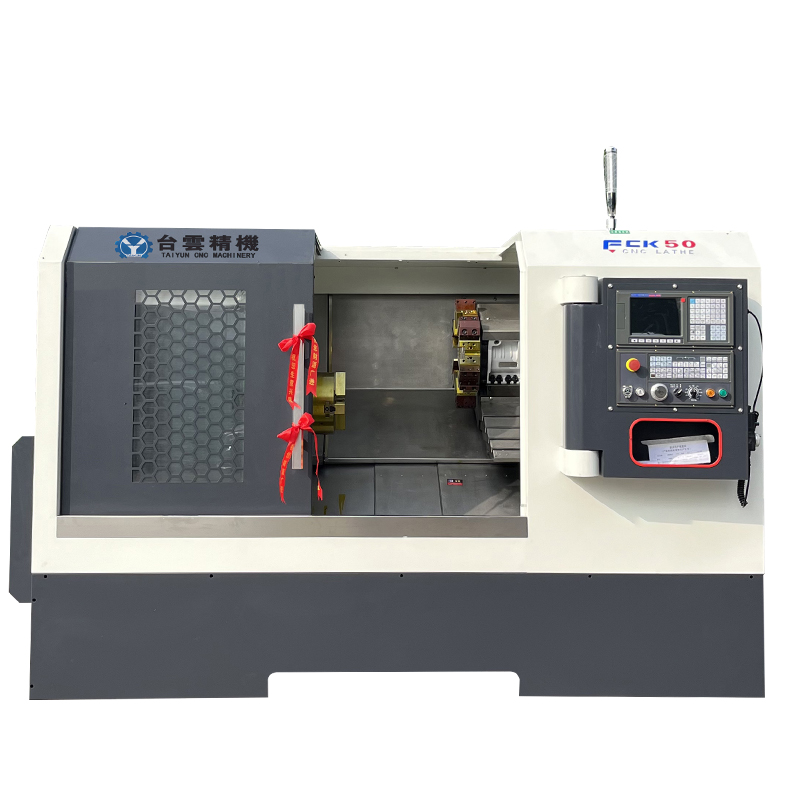

FCK50 naklonjena postelja CNC varna
Podpora prilagoditvi
V seriji FCK50 višefunkcijski CNC tokarski stroj, katerega podstavek je izdelan iz korične konstrukcije in močnega litine (HT-300), odlite v enodelni odlivalni postopki, in je dokončan z vezovanjem in obdelavo s pomočjo visoko preciznega obralnega centra. Uporablja visoko krčno 45-stopinsko naklonjeno zadnje celotno ležišče, kar olajša odstranjevanje strganin. Opremljen je s ločitvenim posodi, ki popolnoma izboljša tečnostne pretok in je enostavno vzdrževalen. Zato ima lastnosti močne skupne krčnosti, dobre točnosti strojnega orodja in visoke zanesljivosti.
V seriji FCK50 se uporablja struktura enote s visoko črpno osjo za večfunkcijsko CNC tokarsko strojilo. Notranje zatvoreno maščobno smarnjenje omogoča visoko hitrostno in gladko delovanje osi. Motor ima AC storitveni motor z neprekinjeno spreminjanjem hitrosti, močjo 5,5 kW, velik izhodni moment in širok obseg ter visok moment pri nizki hitrosti, kar je primerno za težko reže. Glava strojila nima odprave, kar znatno zmanjša bučnost in vibracije.
Uporablja praznino (po volji tudi pečevino, hram) hidravlične klešče in visokohitrostni oljevni valjek, opremljen pa je tudi nogami preklopnikom, kar omogoča praktičen, varno in zanesljiv zaklepanje delovnih kosov.
Prenos v X in Z smeri uporablja talianskega proizvajalca velikomerne in visoke natančnosti (razred C3), kjer se uporabljata prednapetje in prednapetje.
Prenos v X in Z smeri uporablja talianske (razred P RG45) ali THK kroglo vrstno rail, kar pomeni visoko nosilnost.
Opremljeno s sistemom za masiranje vijčaste povezave, pri čemer je celotni proces masiranja prisiljen, da se zmanjša trenje, in je zaščiteno s posušljivo ohišjem iz nerjaveče ocele.
Oba osi X in Z uporabljata storne motorje; moment motora na osi X je 7,5 Nm, moment motora na osi Z pa 5 Nm.
A: Pogoji in obdobje, v katerem je ponudnik odgovoren za kakovost: Po sprejemu strojnega orodja začne obdobje jamstva, ki traja dvanajst mesecev. Oprema izvaja tri jamstva in obdobje jamstva je eno leto.
B : Če se oprema pokvari med uporabo, bo ponudnik v roku 2 ur po prejemu obvestila od kupca podal rešitev v roku 8 ur. Če je potrebna obravnava na lokaciji, bo osebje posredovalo do kupca v roku 48 ur.
C : Če pride do napake med jamstvenim obdobjem, bo ponudnik zagotovil brezplačne popravilne storitve (razen v primerih, ko je stroj pokvarjen zaradi človeškega dejanskega postradavka strani kupca ali končnega uporabnika); za napake, ki jih povzroči nepravilna uporaba, bo naložena stroškovna matura.
D : Ko prispeli stroj na zavod uporabnika, če ni mogoče opraviti namestitve in prilagajanja v določenem času zaradi razlogov strani kupca, bo jamstveno obdobje poteklo 12 mesecev po pristanku pri uporabniku, in storitve treh jamstev več ne bodo bile ponujene.
E : Standardi točnosti naprave jih določa ponudnik skupaj s pogodbo.
| Lokacija | |
|---|---|
Predmeti |
FCK50 |
Območje obdelave | |
| Največji vrteči premer na ležišču (mm) | φ 550 |
| Največji režec po premeru trbušnice (mm) | φ 520 |
| Prečnik obrabeščanja pod vrelcem (mm) | φ 300 |
| Največja rezna dolžina (mm) | 500 |
Pot in krma | |
| Potovanje osi X (mm) | 500 |
| Premikanje po osi Z (mm) | 260 |
| Hitrost premikanja po osi X (mm/min) | 24000 |
| Hitrost premikanja po osi Z (mm/min) | 24000 |
| Ročni kolesnik (mm) | 0.001/0.01/0.1 |
| Hitrost krmarjenja X, Z (mm/min) | 0~5000 |
| Ročna hitrost krmarjenja X, Z (mm/min) | 0~1260 |
| Ponovitvena natančnost pozicioniranja X-osi (mm) | 0.005 |
| Natančnost pozicioniranja X-osi (mm) | 0.006 |
| Natančnost ponovitve položaja na Z-osi (mm) | 0.006 |
| Natančnost položaja na Z-osi (mm) | 0.008 |
Vreteno | |
| Hitrost vretena (obr/min) | 35-3000 |
| Maksimalen moment vretena (N.m) | 48 |
| Vrtni nos | A2-6 |
Premer vrtogla skozi celico (mm) |
φ67 |
Premer vrtogla skozi prazno hidravlično čep (mm) |
φ50 |
Chuck, prosim. |
10 "(po izbiri 12") |
Turet | |
Število držalcev za orodja |
12 postaj |
Čas spremembe orodja (s) |
0.25 |
Velikost nameščanja sekača (mm) |
25×25 |
Premer nameščanja sedeža za vrteljivo orodje (mm) |
φ32 |
Vročinski | |
Pot hrbtenika (mm) |
350 |
Koženec |
MT-5 # |
Glavni motor | |
| Moč glavnega motorja (kW) | 7,5 (4500 obr./min) |
| Moment glavnega motorja (N.m) | 48 |
Motor za hrane X in Z osi | |
| Moč motora za hrane X osi (kw) | 2.3 |
| Moment motorja za hrano po osi X (N.m) | 15 |
| Moč motorja za hrano po osi Z (kw) | 2.3 |
| Moment motorja za hrano po osi Z (N.m) | 15 |
Nadzorni sistem | |
| Mehanizem hladjenja (L) | 200 |
| Vrsta motorja (1HP) (kw) | 0.18 |
Dimenzije | |
| Namestitev (dolžina * širina * višina) (mm) | 2697/1795/1860 |
Teža | |
| Mehanska teža (kg) | 3600 |
Ta strojna postaja je primerna za visokohastne oseke, tvrdmetanske oseke in različne visoke zmogljive oseke. Lahko obdeluje črno metalo, neželene metale in nekatere nekemikalne materialne delove. Na strojni postaji lahko izvede hrub in končni procesi obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, režnje, stopnje in krožne lokove. Primerna je za obdelavo delov s velikimi serijo, z visoko točnostjo obdelave in visokimi zahtevami po dimenzionalni usklajenosti.
Obisk stranke
Da, podpiramo ODM/OEM in lahko izdelujemo in prilagajamo ekskluzivne modele po vaših željah.
Prosim, povejte mi svoje specifikacije. Izbiramo najboljši model za vas. Lahko nam pošljete tudi risbo izdelka. Izbrali bomo najbolj primeren stroj za vas.
A: 30% predplačila po pogodbi, 70% plačila pred pošiljko, lahko se dogovorimo glede na vašo situacijo.
Odgovor: Naša tovarna se nahaja v mestu Tengzhou, Zaozhuang. Kitajska, poštna številka 277500. Toplo dobrodošli na obisk.
Dobavni čas je 7-10 dni. Če izberete posebno konfiguracijo, bo dobava čas ustrezno podaljšati
