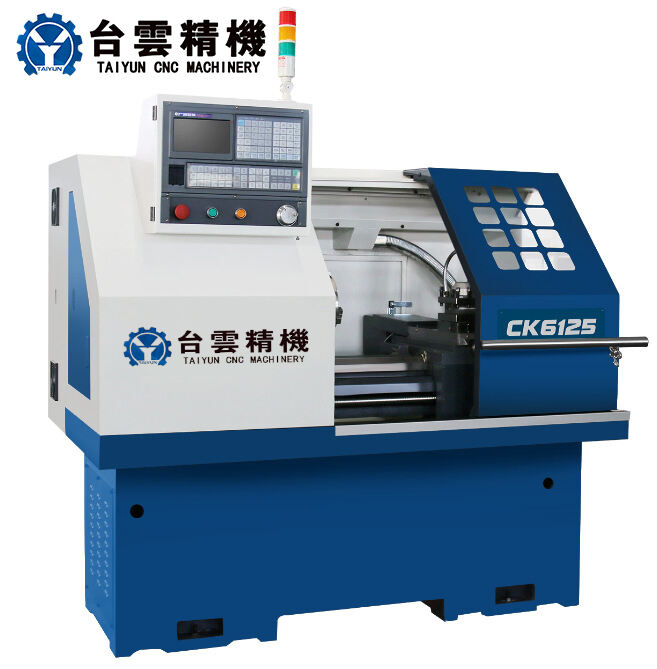

Tornio orizzontale CK6125
Caratteristiche del tornio CNC:
● Regolazione continua della velocità a frequenza variabile
● Con sistema servo

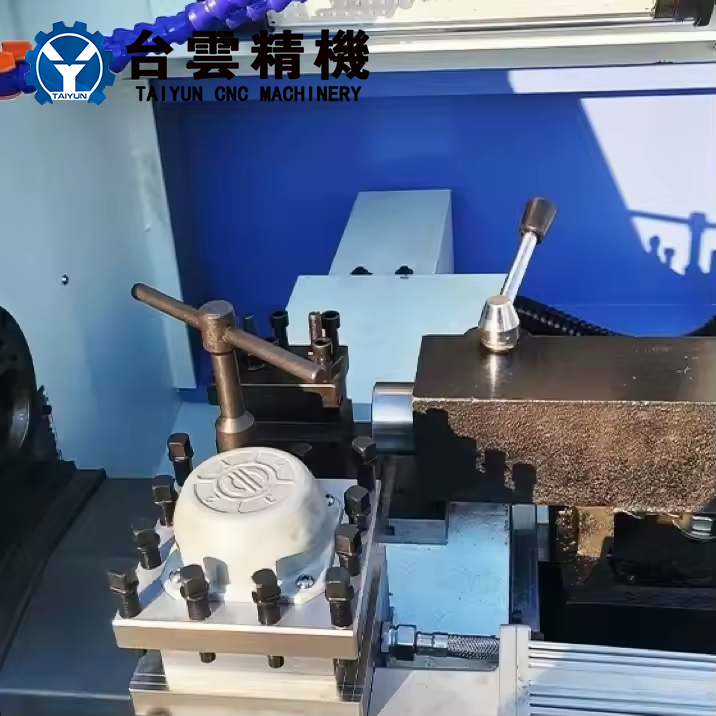

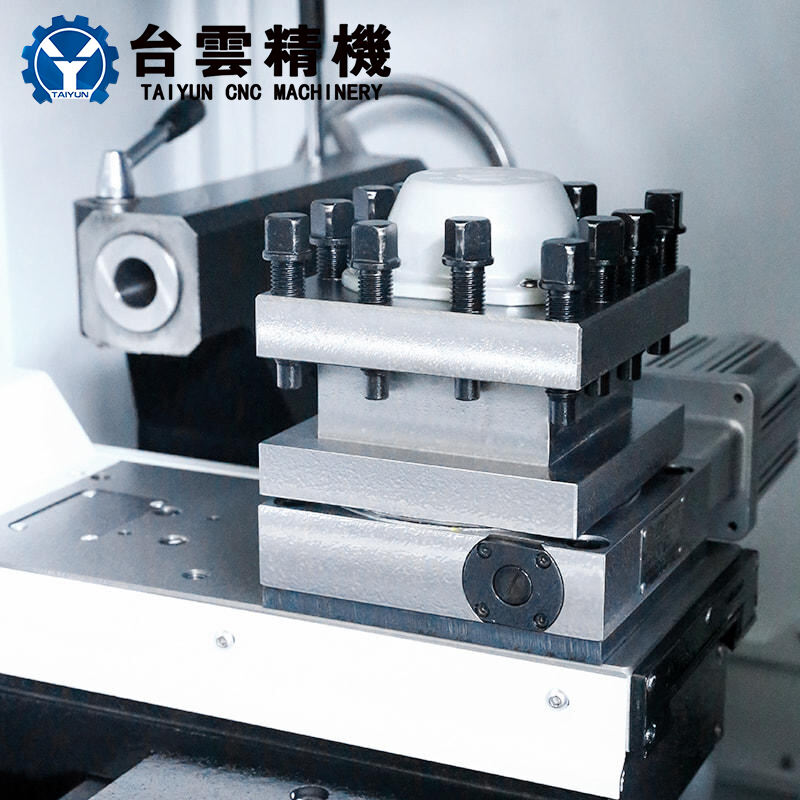

● Porta utensile elettrica a quattro stazioni
● Configurazione standard: morsetto universale e mandrino
● Configurazione opzionale: mandrino idraulico, porta utensili a barra
| Specifiche | unità | Ck0640 | CK6125 | Ck6130 | CK6132 |
|---|---|---|---|---|---|
| Diametro massimo di tornitura sulla bed | mm | φ200 | φ250 | φ300 | φ320 |
| Diametro massimo di rotazione sul carrello | mm | φ100 | φ125 | φ130 | φ140 |
| Lunghezza massima di lavorazione | mm | 200 | 200 | 400 | 400 |
| Corsa massima X/Z | mm | 200/240 | 220/250 | 280/400 | 300/400 |
| Forma dell'estremità del mandrino | A2-5 | A2-5 | A2-5 | A2-5 | |
| Fuso attraverso il diametro del foro | mm | φ48 | φ48 | φ48 | φ48 |
| Diametro interno del tubo di trascinamento dell'albero principale | mm | φ40 | φ40 | φ40 | φ40 |
| Velocità massima dello spinello | rpm | 2200 | 2200 | 2200 | 2200 |
| Dimensione del mandrino | 160 | 160 | 160 | 160 | |
| Potenza del motore della testa portafermenti | kw | 3 | 3 | 4 | 4 |
| Precisione di posizionamento ripetuta (X/Z) | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Coppia del motore di avanzamento (X/Z) | X:42:4 | X:42:4 | X:42:4 | X:42:4 | |
| Velocità rapida X/Z | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | |
| Diametro della manica del punteruolo | mm | φ52 | φ52 | φ52 | φ52 |
| Corsa della contropunta | mm | 90 | 90 | 90 | 90 |
| Taper della manica del punteruolo | Mohs | MT4 | MT4 | MT4 | MT4 |
| Forma del portattrezza | portattrezzi elettrico a 4 stazioni | portattrezzi elettrico a 4 stazioni | portattrezzi elettrico a 4 stazioni | portattrezzi elettrico a 4 stazioni | |
| Dimensioni dello strumento | 16X16 | 16X16 | 16X16 | 16X16 | |
| Forma ferroviaria | Binario Doppio Montagna | Binario Doppio Montagna | Binario Doppio Montagna | Binario Doppio Montagna | |
| Capacità totale di potenza | kw | 7 | 8 | 7 | 7 |
| Dimensioni | mm | 1500x1000x1600 | 1520x1100x1650 | 1600x1100x1650 | 1600x1100x1650 |
| Peso della macchina | kg | 800 | 850 | 950 | 980 |
Configurazione opzionale
