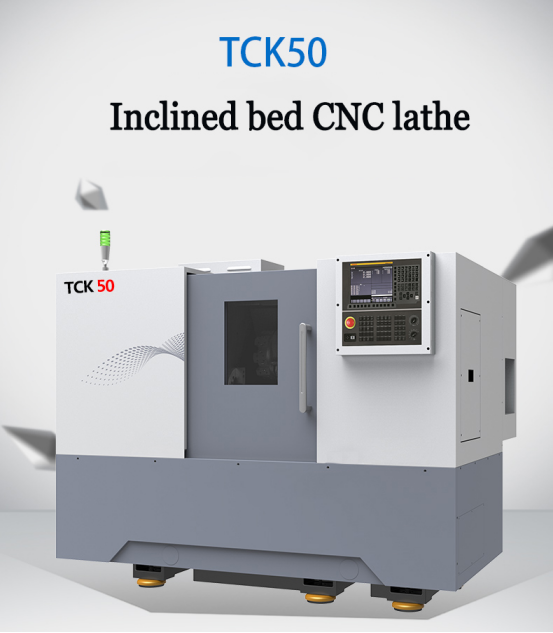

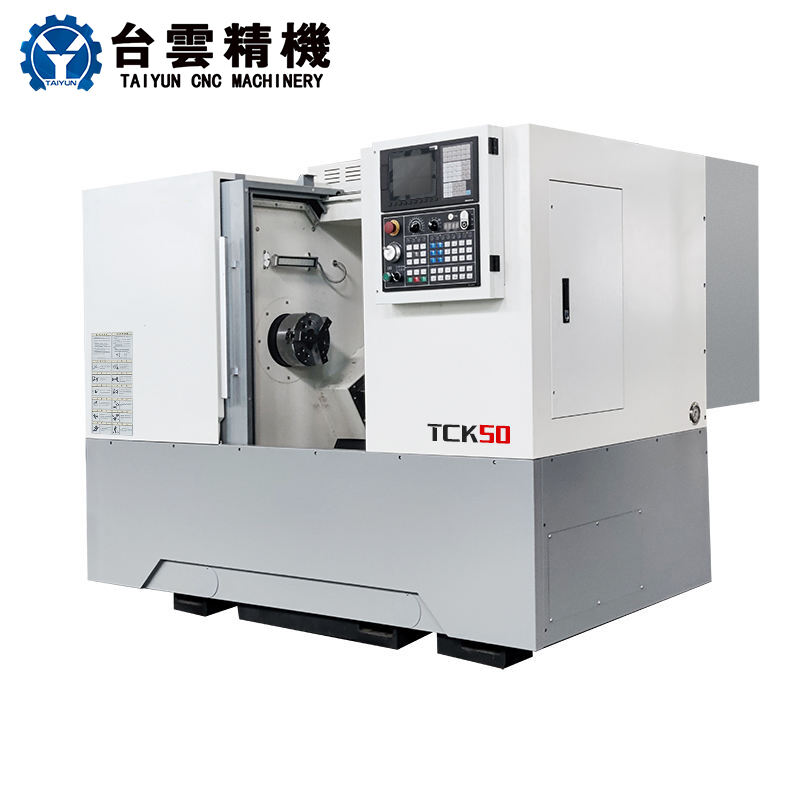

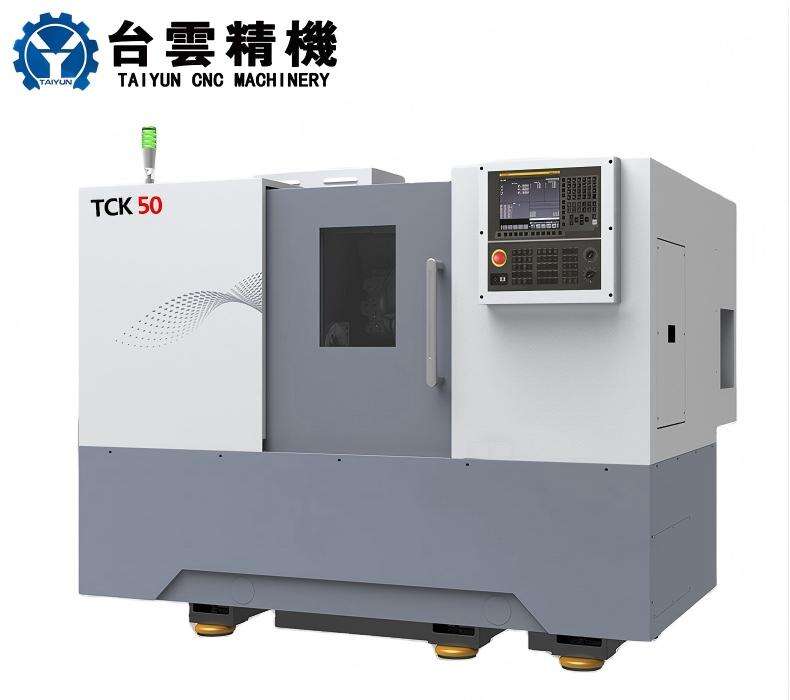

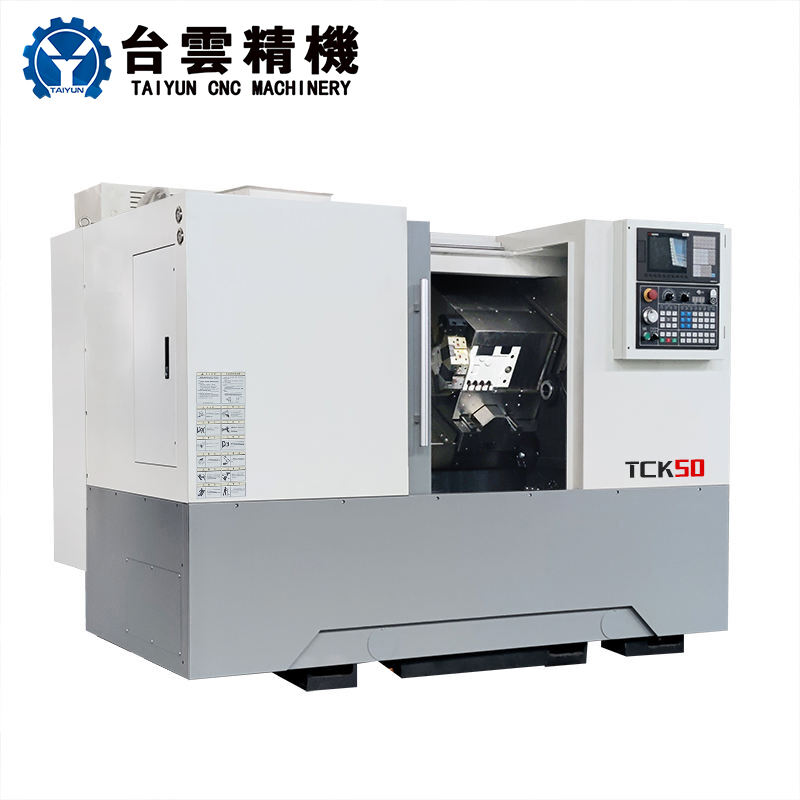

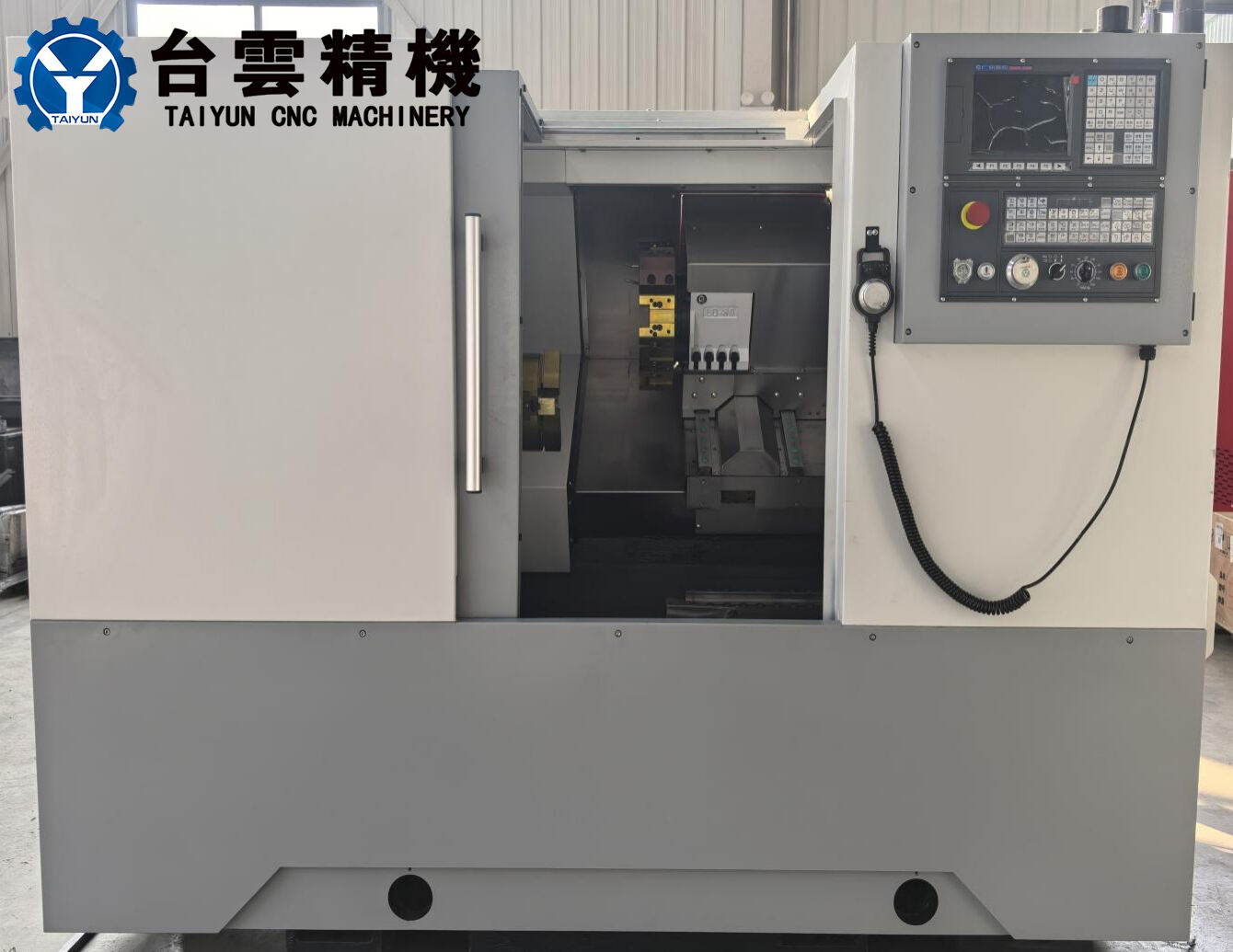

TCK50 Schrägbett CNC-Drehmaschine

CNC-Drehmaschine Eigenschaften:

Die TCK50 CNC-Drehmaschine ist eine hochpräzise und äußerst zuverlässige Schrägbett-Drehmaschine, mit der Wellen- und Scheibenbauteile bearbeitet werden können. Sie ermöglicht das Drehen von Innen- und Außenseiten von Gewinden, Bögen, Kegeln und Rotationskörpern sowie das Serienfertigen von Rotationsbauteilen. Die Hauptkomponenten dieser Schrägbett-Drehmaschine wie Bettgestell, Bettkörper und Spindelstock sind aus Gusseisen gefertigt, um die langfristige Stabilität des Werkzeugmaschinen zu gewährleisten.

Die wesentlichen konstruktiven Merkmale einer Werkzeugmaschine

1. Diese Werkzeugmaschine ist eine Hochgeschwindigkeits-, Hochpräzisions- und hochzuverlässige Schrägbettmaschine. Die Hauptkomponenten wie Bettgestell, Bettrahmen und Spindelstock sind aus hochfesten Materialien gegossen, um die langfristige Stabilität der Werkzeugmaschine sicherzustellen.

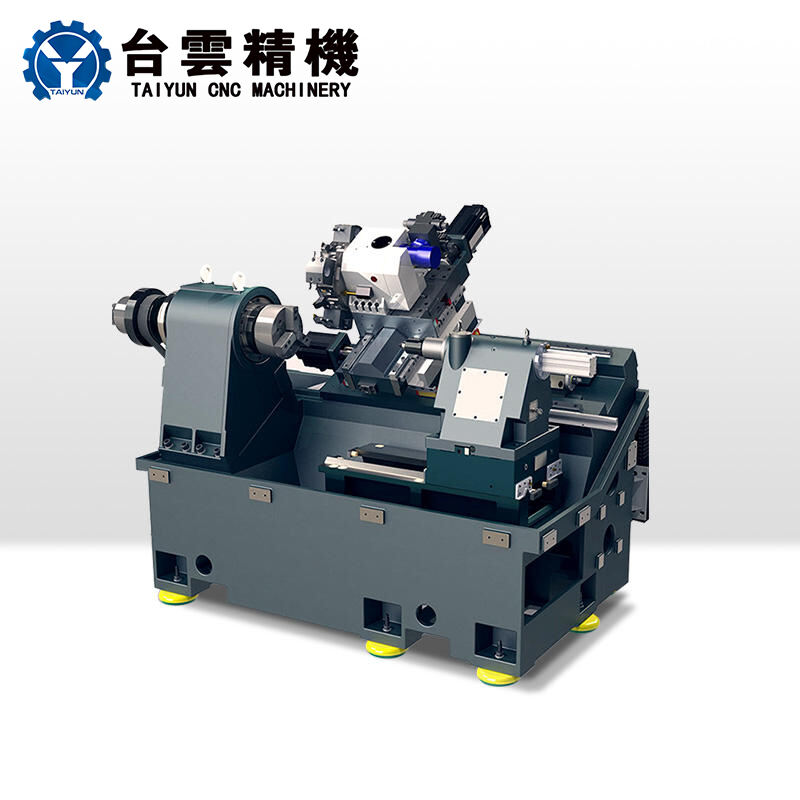

2. Übernahme einer um 30 ° geneigten Bettstruktur insgesamt, ausgestattet mit hochpräzisen vorgespannten taiwanesischen Linearrollenführungen, hat die Werkzeugmaschine eine hohe Positioniergenauigkeit, eine gleichmäßige Späneabfuhr und eignet sich für Hochgeschwindigkeits- und Hochpräzisionsbearbeitung.

3. Hochgeschwindigkeits-, hochpräzise und hochrigide Spindelstockeinheit, Servospindelmotor, mit dem höhere Spindeldrehzahlen erreicht werden können. Die Spindelstockeinheit wird in einer Temperaturkammer montiert und durchläuft nach der Montage kontinuierlich eine 72-Stunden-Dauerlaufphase bei konstanter Temperatur. Nach der Inbetriebnahme erfolgt ein kontinuierlicher 72-Stunden-Testlauf, um die Zuverlässigkeit der Hochgeschwindigkeits- und Hochpräzisionsleistung sicherzustellen.

4. Wahl des Servanturmmethode, schnelle Werkzeugwechselgeschwindigkeit und hohe Positioniergenauigkeit.

5. Der X/Z-Servomotor ist über eine hochmomentige, niederohmige elastische Kupplung direkt mit der Spindel verbunden. Die Spindelabstützung verwendet eine vorgespannte Struktur, wodurch das Spiel im Antrieb eliminiert und der Einfluss von Wärmedehnung auf die Genauigkeit während des Langzeitbetriebs der Maschine ausgeglichen wird, wodurch die Positioniergenauigkeit und Wiederholgenauigkeit gesichert werden; Mit einer fortschrittlichen zentralen automatischen Schmieranlage, zeitgesteuerte und mengenkontrollierte automatische Intervallschmierung, stabiler und zuverlässiger Betrieb.

6. Der Schutz der Maschine erfolgt nach dem Prinzip eines vollständig geschützten Designs, das hochwertig ansprechend, ästhetisch einzigartig, wasserdicht und zuverlässig ist sowie eine einfache Wartung gewährleistet.

Technische Spezifikationen

Projekt		Einheit	TECHNISCHE DATEN	Spannfutter-Durchmesser/Typ		mm	8²
Maximaler Drehdurchmesser auf dem Bett		mm	500	Rapidlaufgeschwindigkeit der X-Achse		m/min	30
Maximale Schneidlänge		mm	480	Rapidlaufgeschwindigkeit der Z-Achse		m/min	30
Standard-Schneiddurchmesser		mm	280	X-Achse Verfahrweg		mm	200
Maximaler Schnitt Durchmesser		mm	350	Z-Achse Verfahrweg		mm	500
Spurdurchmesser		mm	linearschiene mit Rollen, 35er Ausführung	Gesamter Hub des Schweifstocks		mm	400
Schraubenwellenmodell		mm	ф32X12	Kegelbohrung der Schweifspindel		Mohs	5#
Maximaler Drechsdurchmesser auf einem Skateboard		mm	350	Standard-Werkzeughalterkonfiguration			Horizontal 8-Stationen
Spindelende Typ und Code			A2-6	Werkzeugabmessungen	Außendrechselmeißel	mm	20×20
Kegelbohrung an der Vorderseite der Hauptspindel			65	Werkzeugabmessungen	Durchmesser der Bohrmeißelstange	mm	ф25/Ф25
Durchmesser der Hauptwellenbohrung		mm	50	Kann die Schneidscheibe in der Nähe ausgewählt werden			cAN
Hauptspindelkasten	Drehzahlbereich der Spindel	u/min	50～3000	Maximale Tragfähigkeit	Scheibenkomponente	kg	200 (einschließlich Spannfutter und andere Werkzeugmaschinen-Zubehörteile)
	Maximales Ausgangsdrehmoment der Hauptwelle	Nm	200	Maximale Tragfähigkeit	Wellkomponente	kg	500 (einschließlich Spannfutter und andere Werkzeugmaschinen-Zubehörteile)
	Spindeldrehzahlbereich		Continuously Variable Transmission	Spitzenhöhe	Vom Boden aus	mm	1050
	Die abgegebene Leistung des Hauptmotors	kW	15 (15 Minuten) / 11 (Nennleistung)	Das Gesamtgewicht der Werkzeugmaschine.		kg	3400
Futter	Spannfutter-Durchmesser/Typ	mm	8²	Abmessung		mm	2500X1720X1700
