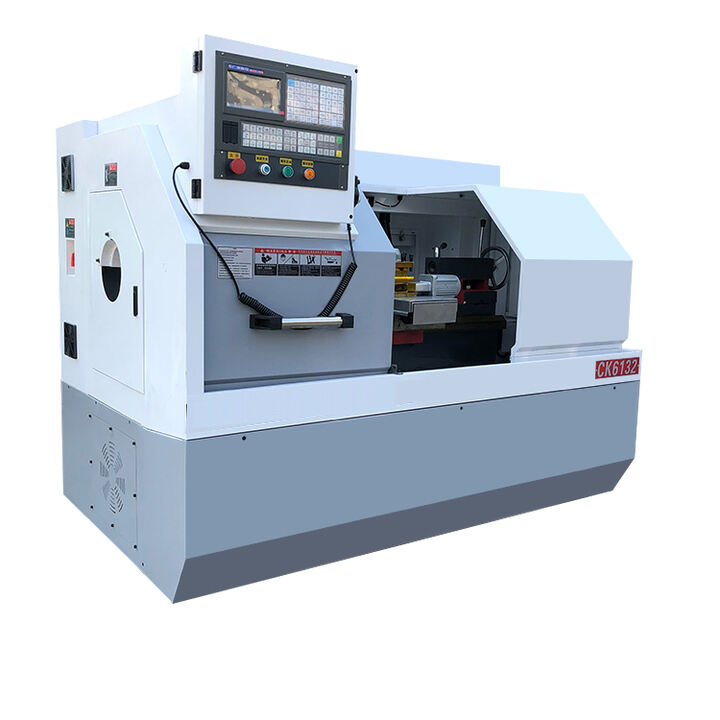

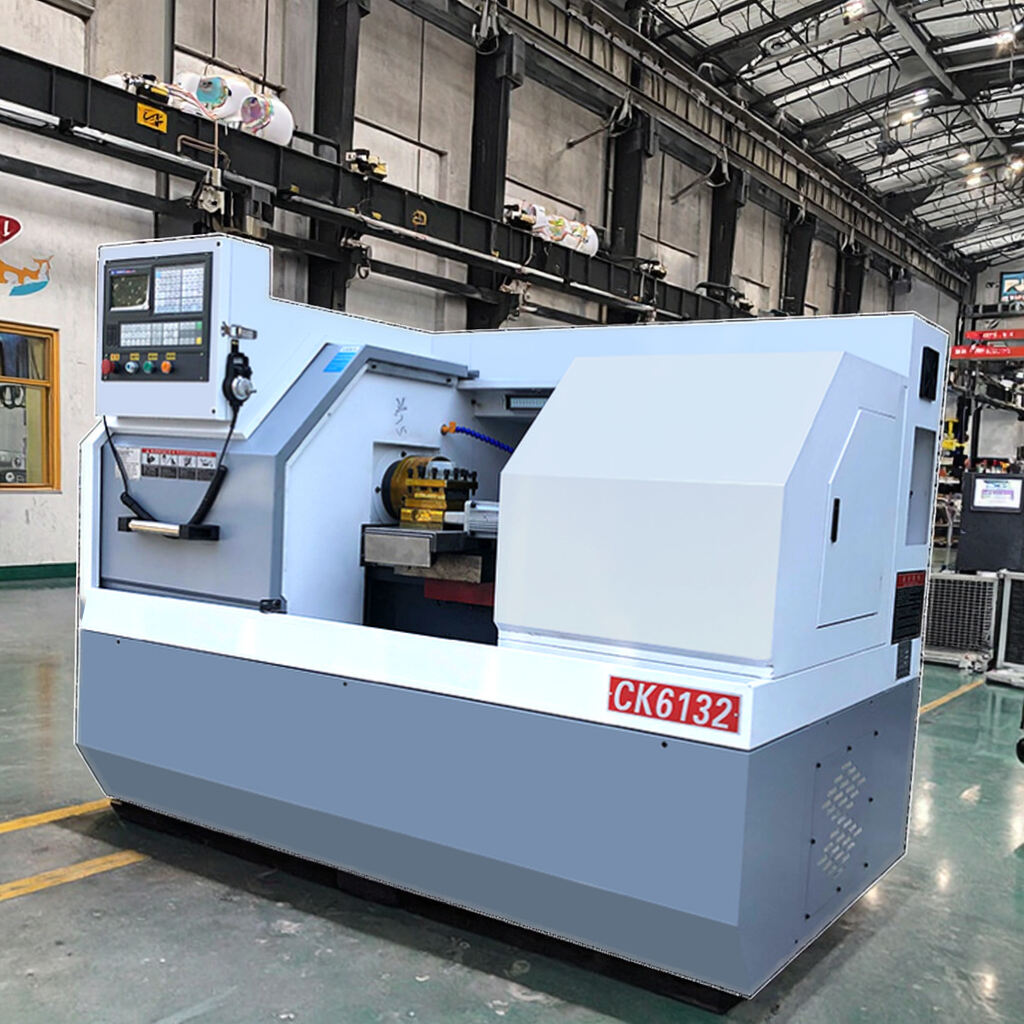

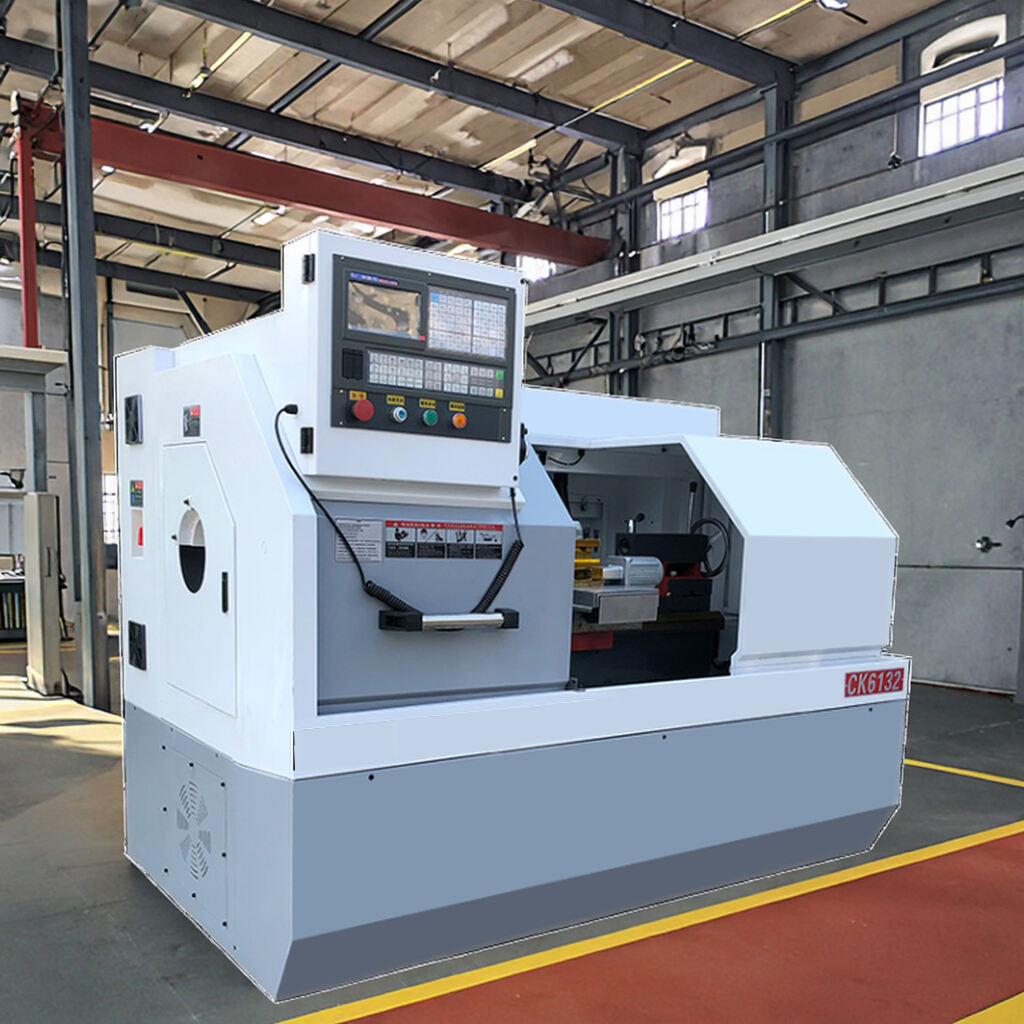

CK6132 Vandret lathe
CNC drejebænk funktioner:
● Variabel frekvens trinløs hastighedsregulering
● Med servosystem

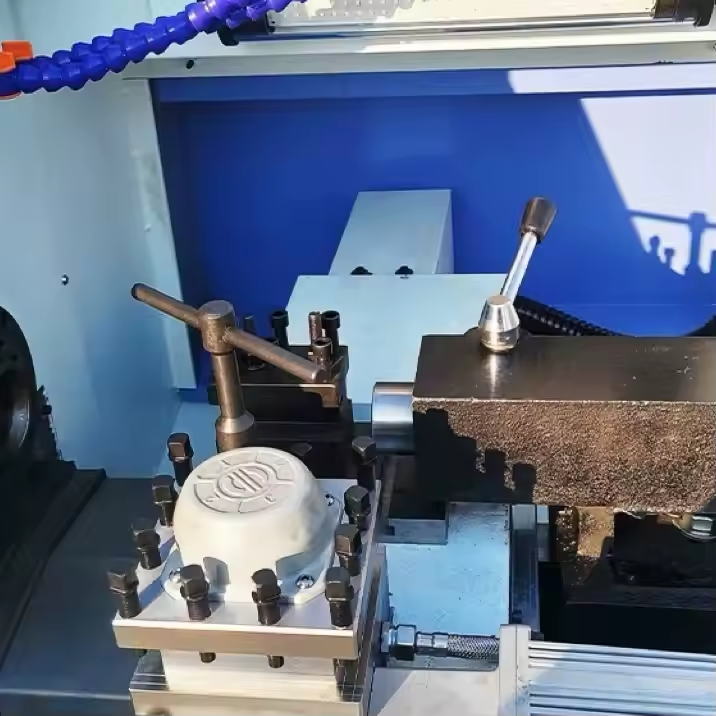

● Firsædet elektrisk værktøjsholder
● Standardudstyr: dobbelt brugskollet og spændefælde
● Valg-udstyr: hydraulisk spændefælde, rækkeværktøjsholder
| Specifikationer | enhed | Ck0640 | CK6125 | CK6130 | CK6132 |
|---|---|---|---|---|---|
| Maksimal drejningsdiameter på sengen | mm | φ200 | φ250 | φ300 | φ320 |
| Maksimal svingdiameter på karrusellen | mm | φ100 | φ125 | φ130 | φ140 |
| Maksimal bearbejdningslængde | mm | 200 | 200 | 400 | 400 |
| Max slag X/Z | mm | 200/240 | 220/250 | 280/400 | 300/400 |
| Spindel endeflade | A2-5 | A2-5 | A2-5 | A2-5 | |
| Spindel gennemgående hul diameter | mm | φ48 | φ48 | φ48 | φ48 |
| Indre diameter af hovedspindelens trækrør | mm | φ40 | φ40 | φ40 | φ40 |
| Spindel maksimal hastighed | rpm | 2200 | 2200 | 2200 | 2200 |
| Kaststørrelse | 160 | 160 | 160 | 160 | |
| Spindelmotorstyrke | kW | 3 | 3 | 4 | 4 |
| Gentagen positionsnøjagtighed (X/Z) | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Fremføringsmotormoment (X/Z) | X:42:4 | X:42:4 | X:42:4 | X:42:4 | |
| Hurtig tilbagekørselshastighed X/Z | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | |
| Hindesløjfe diameter | mm | φ52 | φ52 | φ52 | φ52 |
| Halestokkens løb | mm | 90 | 90 | 90 | 90 |
| Halestockskærings taper | Mohs | MT4 | MT4 | MT4 | MT4 |
| Værktøjsholder form | 4-stations elektrisk værktøjsholder | 4-stations elektrisk værktøjsholder | 4-stations elektrisk værktøjsholder | 4-stations elektrisk værktøjsholder | |
| Værktøjsdimensioner | 16x16 | 16x16 | 16x16 | 16x16 | |
| Skinneform | Dobbeltbjergsbane | Dobbeltbjergsbane | Dobbeltbjergsbane | Dobbeltbjergsbane | |
| Total effekt kapacitet | kW | 7 | 8 | 7 | 7 |
| Dimensioner | mm | 1500x1000x1600 | 1520x1100x1650 | 1600x1100x1650 | 1600x1100x1650 |
| Maskinvægt | kg | 800 | 850 | 950 | 980 |
Valgfri konfiguration
