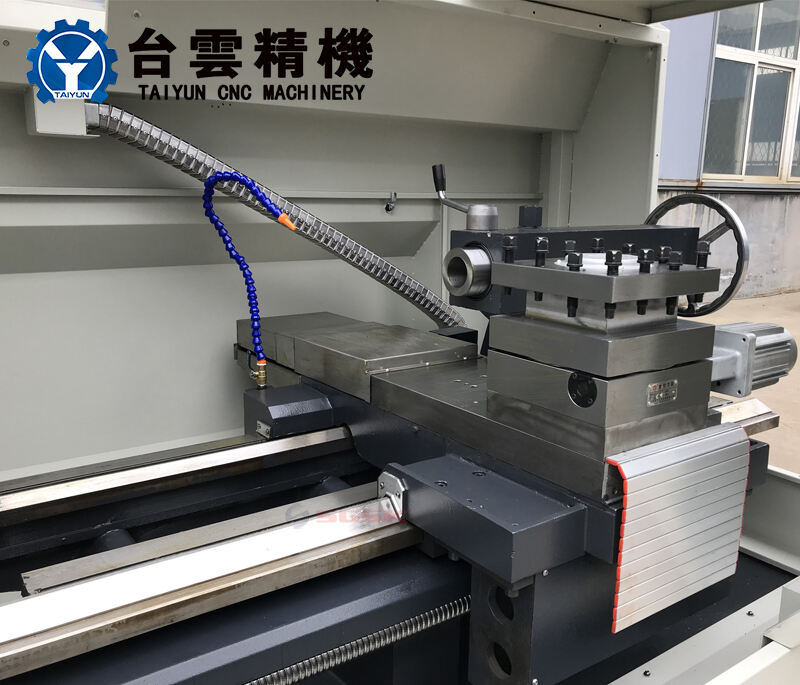

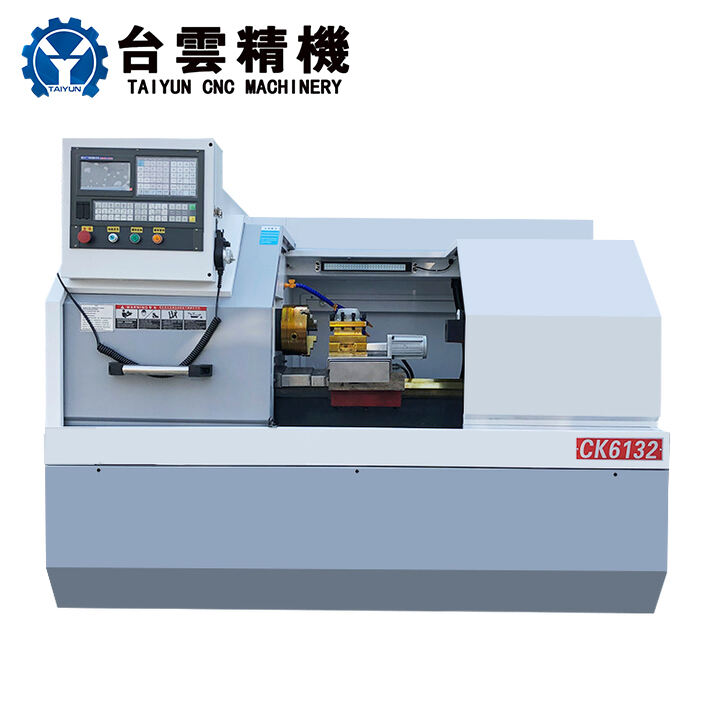

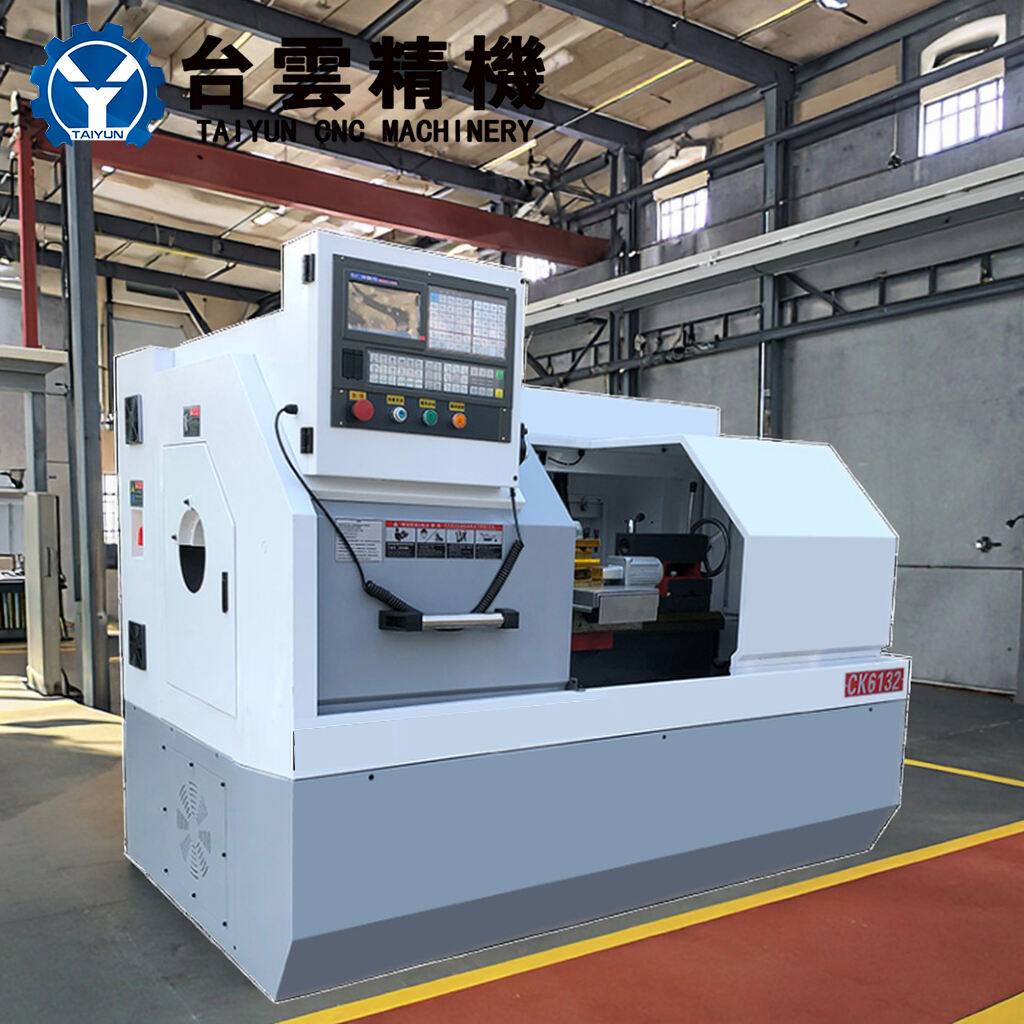

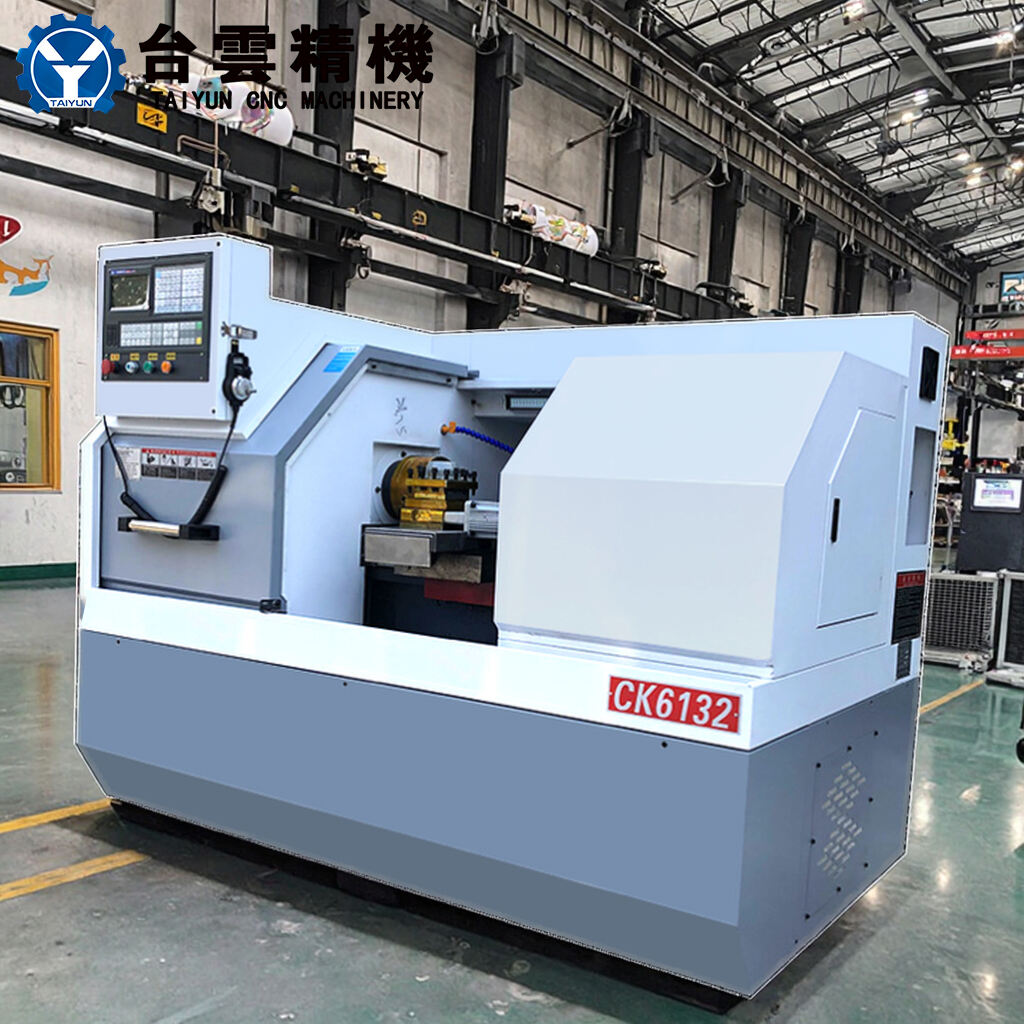

Soustruh CK6132 vodorovný
Vlastnosti CNC soustruh:
● Stupňovitě regulovatelná frekvence
● Se servosystémem

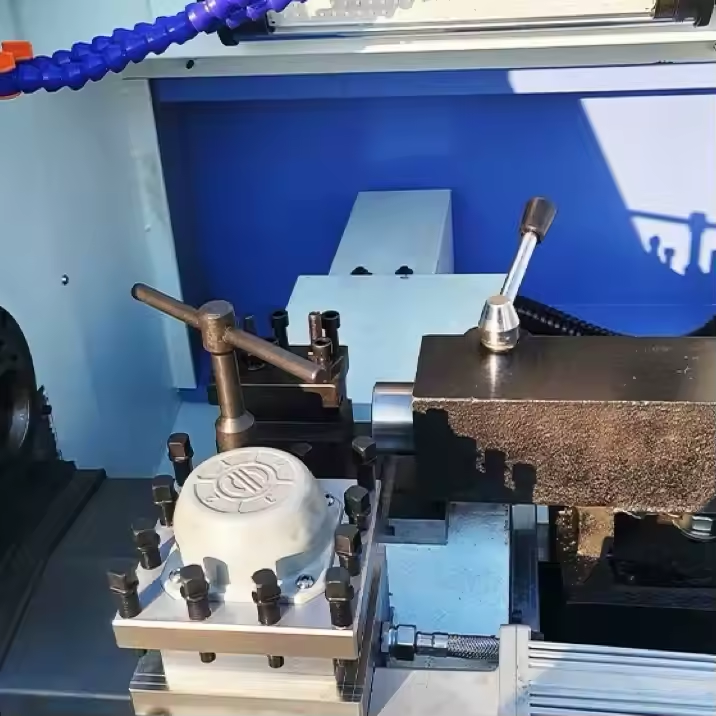

● Čtyřnástrojová elektrická nožová hlava
● Standardní výbava: univerzální upínky a sklíčidlo
● Volitelná výbava: hydraulické sklíčidlo, řadová nožová hlava
| Specifikace | jednotka | Ck0640 | CK6125 | CK6130 | CK6132 |
|---|---|---|---|---|---|
| Maximální průměr obrábění na lůžku | mm | φ200 | φ250 | φ300 | φ320 |
| Maximální průměr obrábění na suportu | mm | φ100 | φ125 | φ130 | φ140 |
| Maximální délka zpracování | mm | 200 | 200 | 400 | 400 |
| Max. zdvih X/Z | mm | 200/240 | 220/250 | 280/400 | 300/400 |
| Tvar konce vřetena | A2-5 | A2-5 | A2-5 | A2-5 | |
| Vrtulník v průměru otvoru | mm | φ48 | φ48 | φ48 | φ48 |
| Vnitřní průměr upínací trubky hlavního hřídele | mm | φ40 | φ40 | φ40 | φ40 |
| Maximální otáčka šroubu | ot/min | 2200 | 2200 | 2200 | 2200 |
| Velikost sklíčidla | 160 | 160 | 160 | 160 | |
| Výkon elektrického motoru hrotu | kW | 3 | 3 | 4 | 4 |
| Opakovaná přesnost polohování (X/Z) | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Kroutící moment posuvného motoru (X/Z) | X:42:4 | X:42:4 | X:42:4 | X:42:4 | |
| Rychlost rychloposuvu X/Z | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | |
| Průměr rukojevníku závěsnice | mm | φ52 | φ52 | φ52 | φ52 |
| Zdvih pohyblivého hrotu | mm | 90 | 90 | 90 | 90 |
| Kužel vedení závěsnice | Mohsova stupnice | MT4 | MT4 | MT4 | MT4 |
| Forma držáku nástroje | 4-stanový elektrický nástrojový držák | 4-stanový elektrický nástrojový držák | 4-stanový elektrický nástrojový držák | 4-stanový elektrický nástrojový držák | |
| Rozměry nástroje | 16x16 | 16x16 | 16x16 | 16x16 | |
| Železniční forma | Dvojitá horská kolej | Dvojitá horská kolej | Dvojitá horská kolej | Dvojitá horská kolej | |
| Celková výkonová kapacita | kW | 7 | 8 | 7 | 7 |
| Rozměry | mm | 1500x1000x1600 | 1520x1100x1650 | 1600x1100x1650 | 1600x1100x1650 |
| Hmotnost stroje | kg | 800 | 850 | 950 | 980 |
