V veji FCK40 višefunkcijska CNC tokarna je visoko hitra natančna CNC obralna naprava naše podjetja, ki jo proizvajamo s predstavljeno japonsko tehnologijo. Glavni podpirajoči komponenti so vse izdelki znanih domačih in tujih proizvajalcev, ključne dele pa so vse zaključene z uvoženimi natančnimi petstranskimi obralnimi centri, da se zagotovi izdelovalna natančnost.
Ta strojno orodje lahko obdeluje valne in kolesne delove, vreže notranje in zunanje ploskve nitev, lokov, stožkov in rotacijskih teles ter učinkovito, masovno in točno obdeluje dele rotacijskih teles. Razumna ujemanja trdnosti komponent, kot so hlavica, ložje in repni blok pri oblikovanju, znatno povečata trdost celotnega stroja in zagotavljajo stabilnost med tesnim režanjem. Zato lahko točnost obdelave zunanjega kroga tega strojnega orodja doseže ravni IT6~IT7. Kot splošno strojniško orodje je posebej primerno za učinkovito, masovno in visoko točno obdelavo rotacijskih delov v industrijah, kot so avtomobilski, motorji, kote in hidraulika.

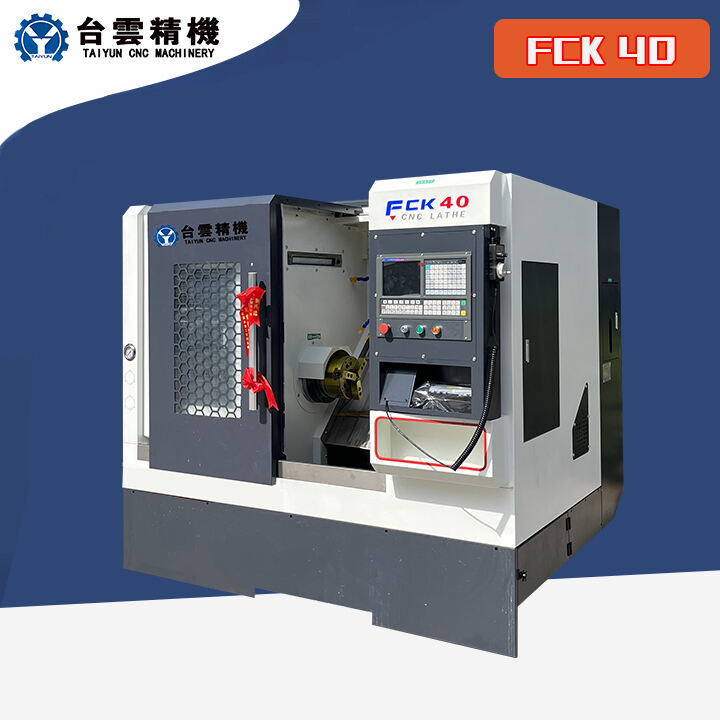

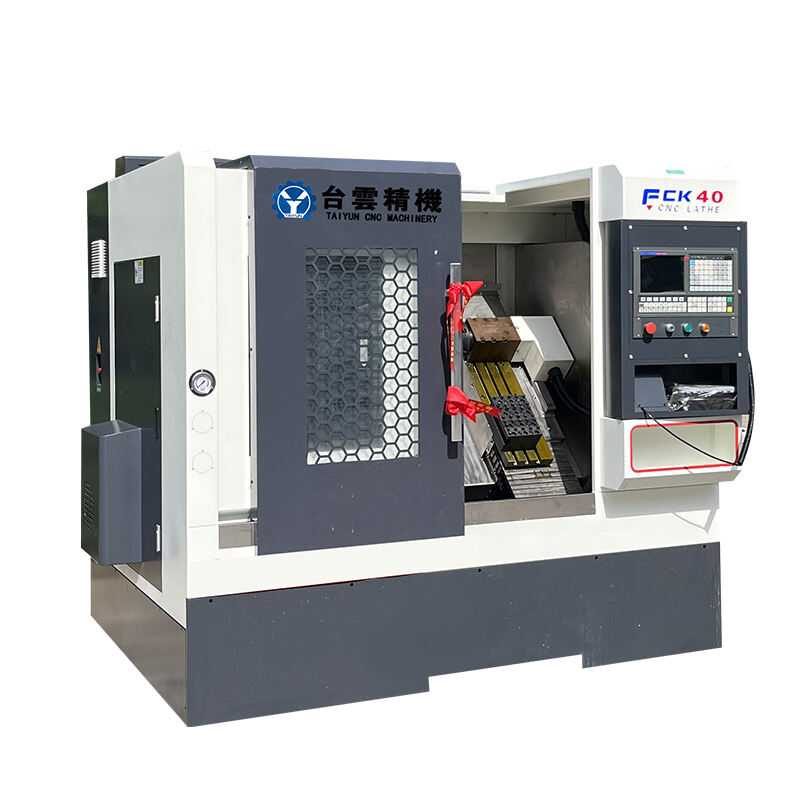

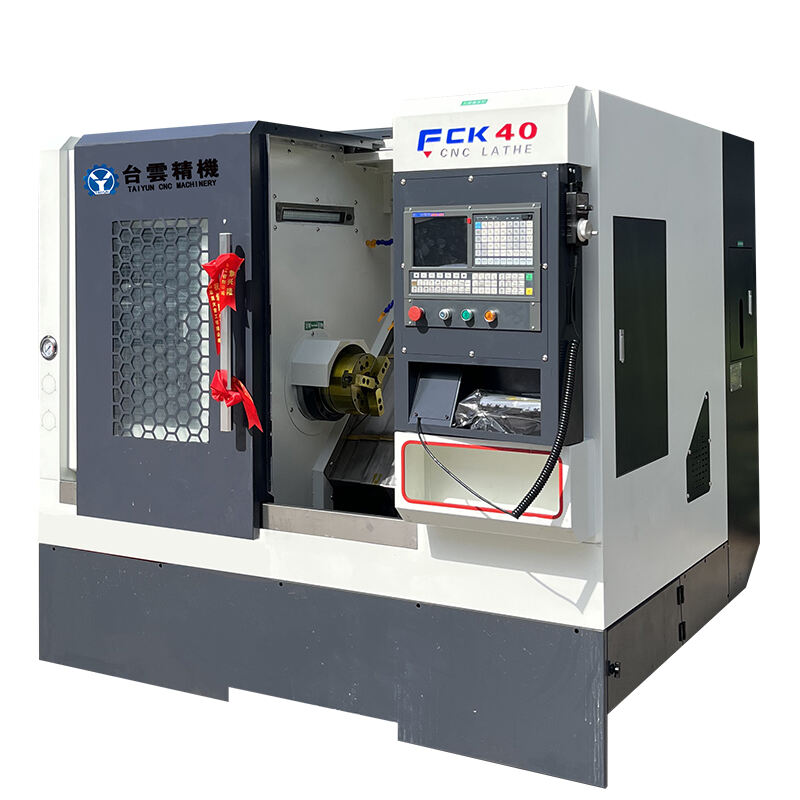

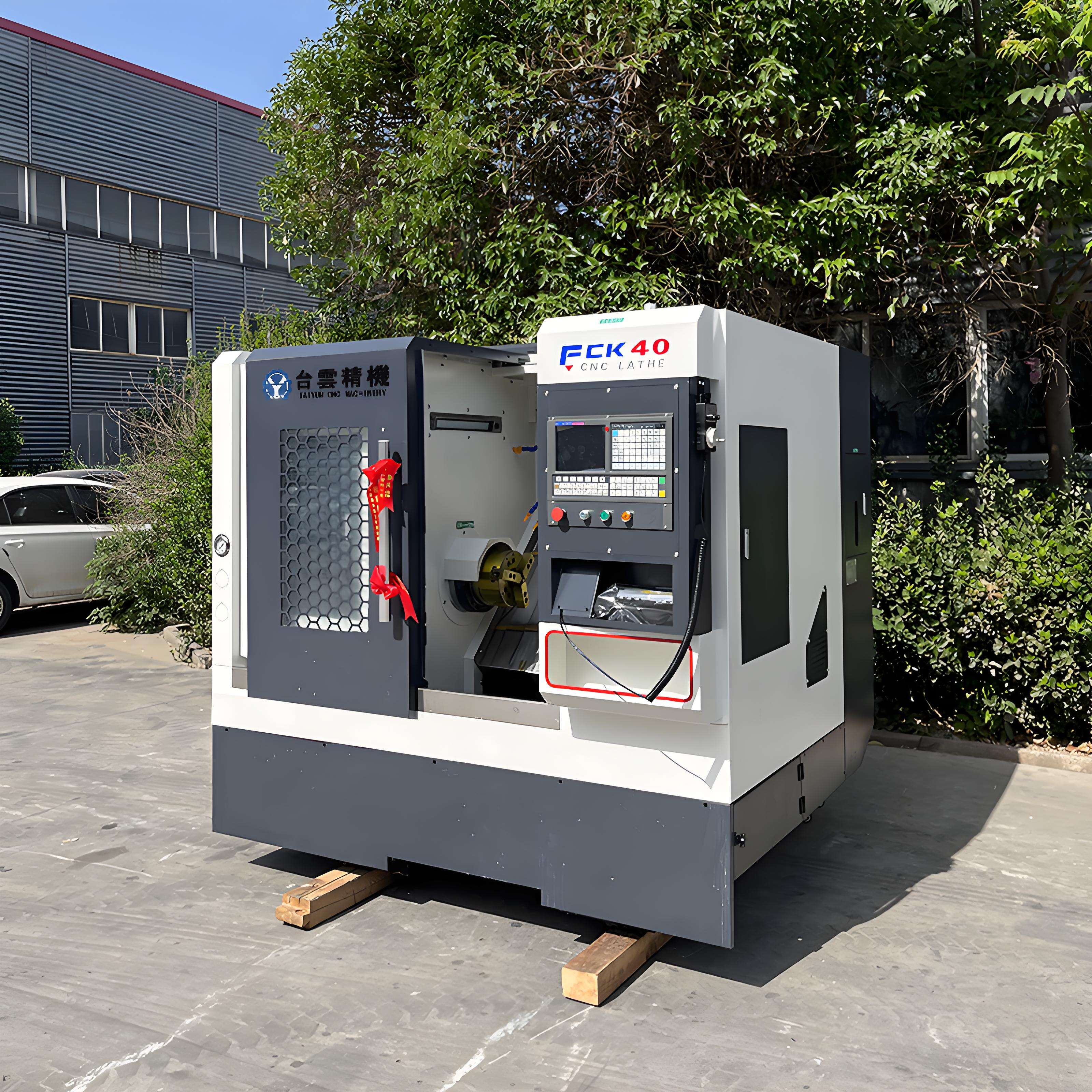

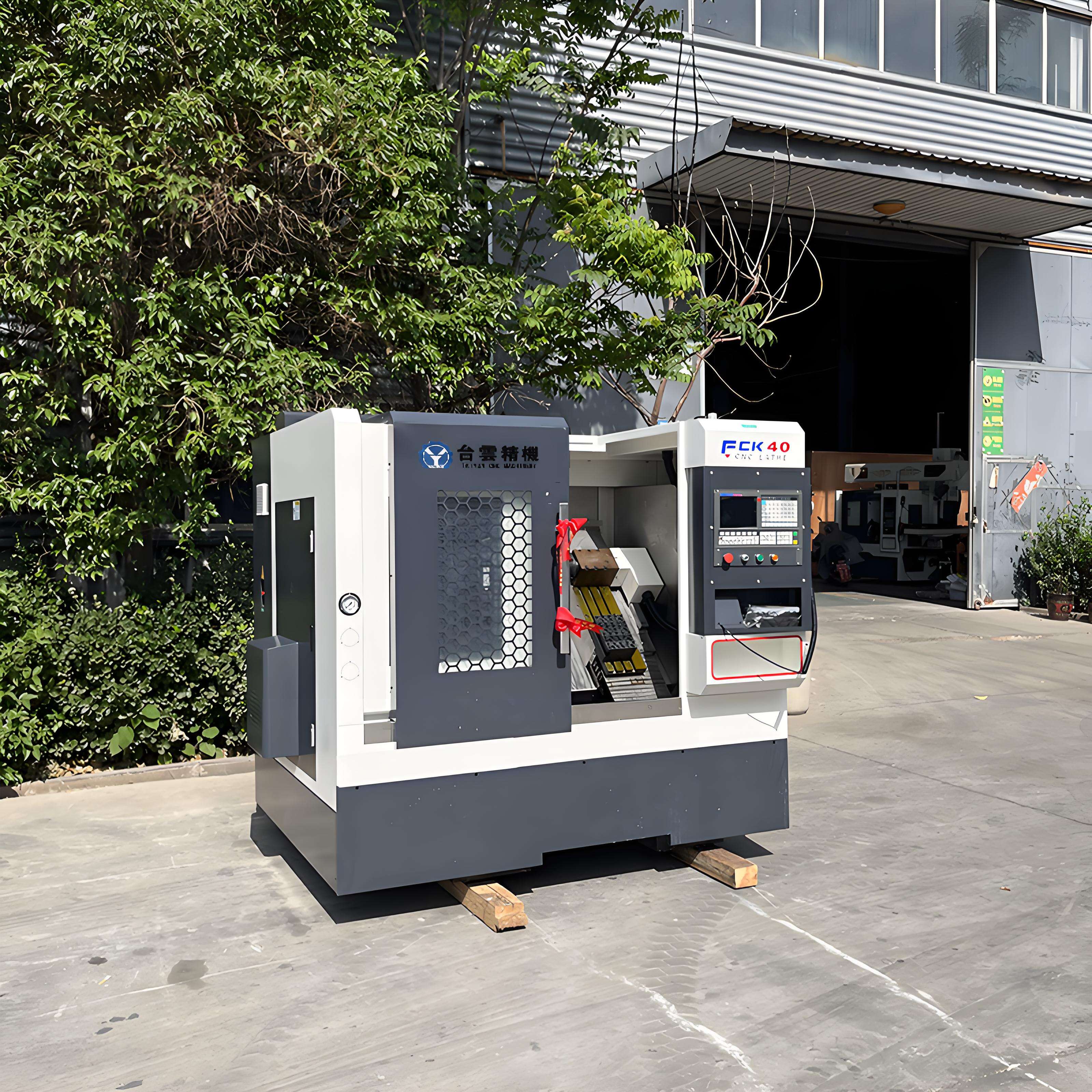

FCK40 naklonjena postelja CNC varna
Podpora prilagoditvi

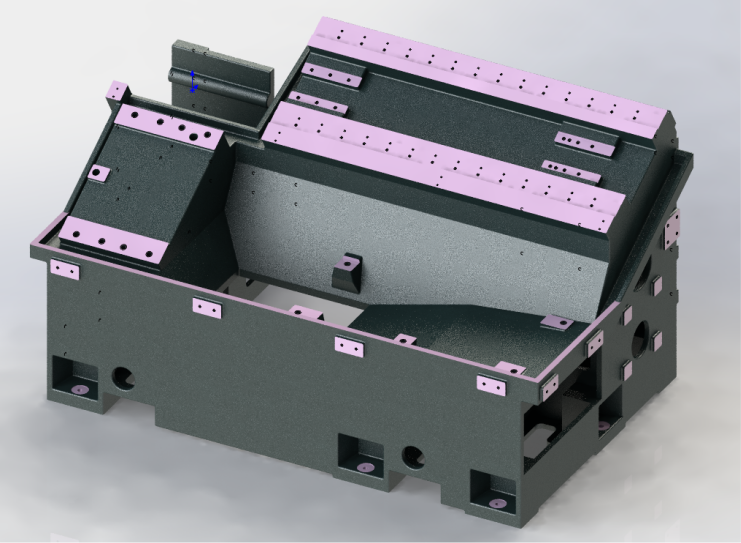

V seriji FCK40 so večfunkcijske CNC tokarske stroje, katere podlaga je izdelana iz kovinskega profila oblike okvirja in jake litine (HT-300), ki jo proizvajajo s tehnologijo integriranega litja in jo zaključijo z osebno obrato v visoko preciznem obralnem centru. Uporablja jaka 45-stopinska naklonjena zadnja celotna podlaga, kar olajša odstranitev strug. S strojem gre za ločilno ploščo, ki popolnoma izboljšuje pretok in je enostavno vzdrževalna. Zato ima lastnosti jakega skupnega krzne, dobre ohranitve točnosti stroja in visoke zanesljivosti.

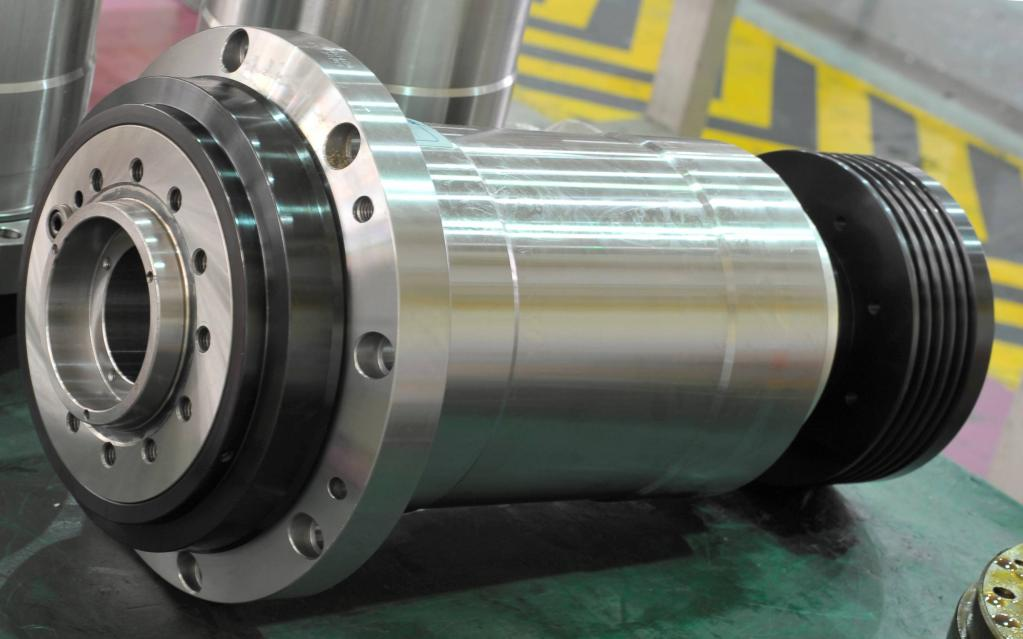

Vrsta FCK40 večfunkcijska CNC točilnica uporablja konstrukcijo enote s visoko črpno osjo. Notranje zaprti maščobni smarni sistem omogoča visokotemno in gladko delovanje ose. Motor uporablja AC storitveni motor z neprekinjeno spreminjanjem hitrosti, močjo 5,5 kW, velik izhodni moment in širok obseg ter visok moment pri nizkih hitrostih, kar je primerno za težko režanje. Glava ni opremljena z oboročnim strojiščem, kar znatno zmanjša bučnost in vibracije.

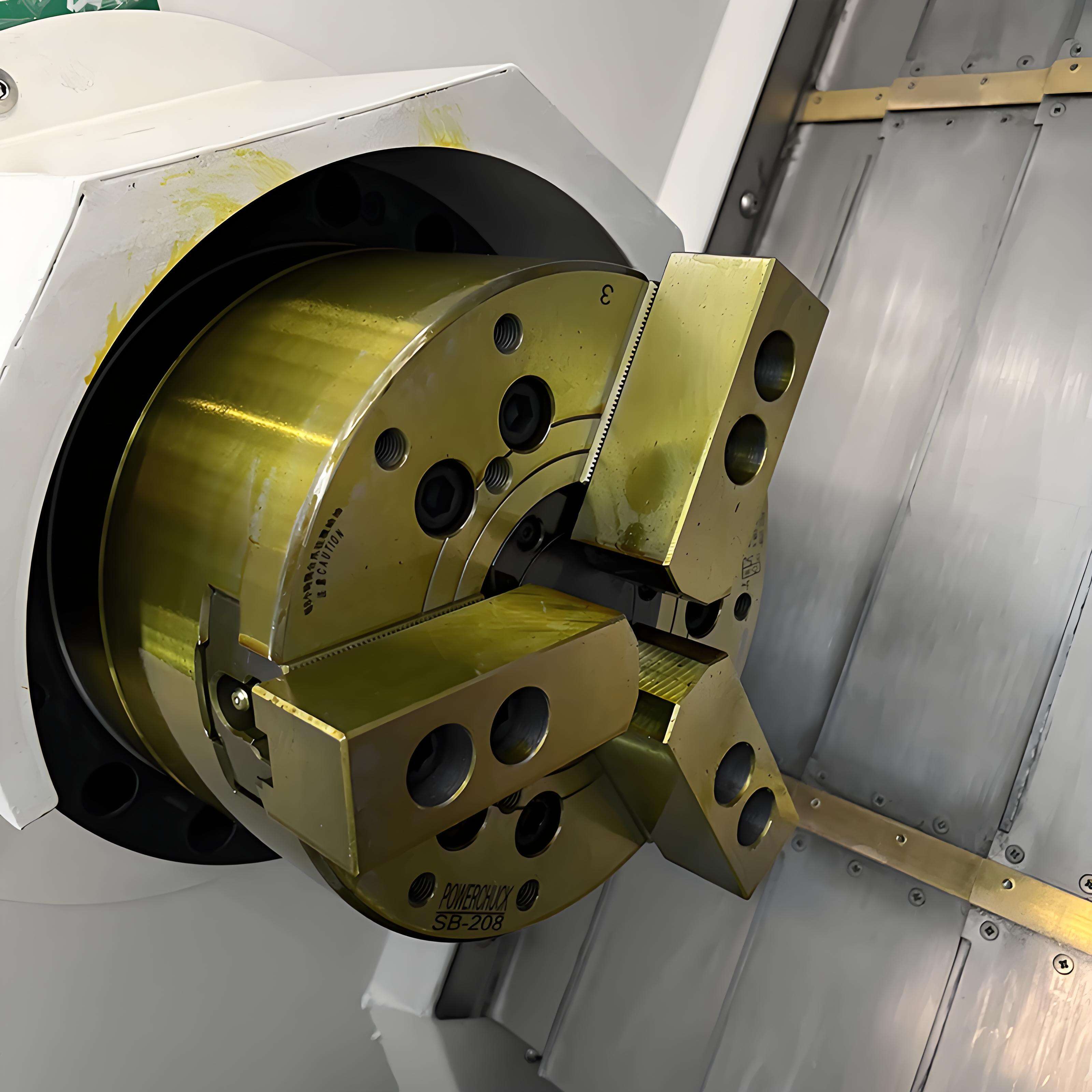

Uporablja praznino (po volji tudi pečevino, hram) hidravlične klešče in visokohitrostni oljevni valjek, opremljen pa je tudi nogami preklopnikom, kar omogoča praktičen, varno in zanesljiv zaklepanje delovnih kosov.
Prenos v X in Z smeri uporablja talianskega proizvajalca velikomerne in visoke natančnosti (razred C3), kjer se uporabljata prednapetje in prednapetje.
Prenos v X in Z smeri uporablja talianske (razred P RG45) ali THK kroglo vrstno rail, kar pomeni visoko nosilnost.
Opremljeno s sistemom za masiranje vijčaste povezave, pri čemer je celotni proces masiranja prisiljen, da se zmanjša trenje, in je zaščiteno s posušljivo ohišjem iz nerjaveče ocele.
Oba osi X in Z uporabljata storne motorje; moment motora na osi X je 7,5 Nm, moment motora na osi Z pa 5 Nm.
A: Pogoji in obdobje, v katerem je ponudnik odgovoren za kakovost: Po sprejemu strojnega orodja začne obdobje jamstva, ki traja dvanajst mesecev. Oprema izvaja tri jamstva in obdobje jamstva je eno leto.
B : Če se oprema pokvari med uporabo, bo ponudnik v roku 2 ur po prejemu obvestila od kupca podal rešitev v roku 8 ur. Če je potrebna obravnava na lokaciji, bo osebje posredovalo do kupca v roku 48 ur.
C : Če pride do napake med jamstvenim obdobjem, bo ponudnik zagotovil brezplačne popravilne storitve (razen v primerih, ko je stroj pokvarjen zaradi človeškega dejanskega postradavka strani kupca ali končnega uporabnika); za napake, ki jih povzroči nepravilna uporaba, bo naložena stroškovna matura.
D : Ko prispeli stroj na zavod uporabnika, če ni mogoče opraviti namestitve in prilagajanja v določenem času zaradi razlogov strani kupca, bo jamstveno obdobje poteklo 12 mesecev po pristanku pri uporabniku, in storitve treh jamstev več ne bodo bile ponujene.
E : Standardi točnosti naprave jih določa ponudnik skupaj s pogodbo.
| Lokacija | |
|---|---|
Predmeti |
FCK40 |
Območje obdelave | |
| Največji vrteči premer na ležišču (mm) | φ 450 |
| Največji režec po premeru trbušnice (mm) | φ 120 |
| Največja rezna dolžina (mm) | 325 |
Pot in krma | |
| Potovanje osi X (mm) | 900 |
| Premikanje po osi Z (mm) | 325 |
| Hitrost premikanja po osi X (mm/min) | 20000 |
| Hitrost premikanja po osi Z (mm/min) | 20000 |
| Ročni kolesnik (mm) | 0.001/0.01/0.1 |
| Hitrost krmarjenja X, Z (mm/min) | 0~5000 |
| Ročna hitrost krmarjenja X, Z (mm/min) | 0~1260 |
| Ponovitvena natančnost pozicioniranja X-osi (mm) | 0.005 |
| Natančnost pozicioniranja X-osi (mm) | 0.01 |
| Natančnost ponovitve položaja na Z-osi (mm) | 0.006 |
| Natančnost položaja na Z-osi (mm) | 0.015 |
Vreteno | |
| Hitrost vretena (obr/min) | 35-3000 |
| Maksimalen moment vretena (N.m) | 35 |
| Vrtni nos | A2-5 (po volji A2-6) |
Premer vrtogla skozi celico (mm) |
φ52 |
Prohodni otvor za črpnico (trik) |
φ35 |
Chuck, prosim. |
6 "(po izbiri 8") |
Turet | |
Število držalcev za orodja |
držalce orodij v 3 vrstici |
Čas spremembe orodja (s) |
0.25 |
Velikost nameščanja sekača (mm) |
20×20 |
Premer nameščanja sedeža za vrteljivo orodje (mm) |
φ25 |
Glavni motor | |
| Moč glavnega motorja (kW) | 5,5 (4500 obr./min) |
| Moment glavnega motorja (N.m) | 35 |
Motor za hrane X in Z osi | |
| Moč motora za hrane X osi (kw) | 1.5 |
| Moment motorja za hrano po osi X (N.m) | 7.5 |
| Moč motorja za hrano po osi Z (kw) | 1.5 |
| Moment motorja za hrano po osi Z (N.m) | 5 |
Nadzorni sistem | |
| Mehanizem hladjenja (L) | 200 |
| Vrsta motorja (1HP) (kw) | 0.125 |
Dimenzije | |
| Namestitev (dolžina * širina * višina) (mm) | Dolžina 2250 Širina 1850 Višina 2000 |
Teža | |
| Mehanska teža (kg) | 1.6 |

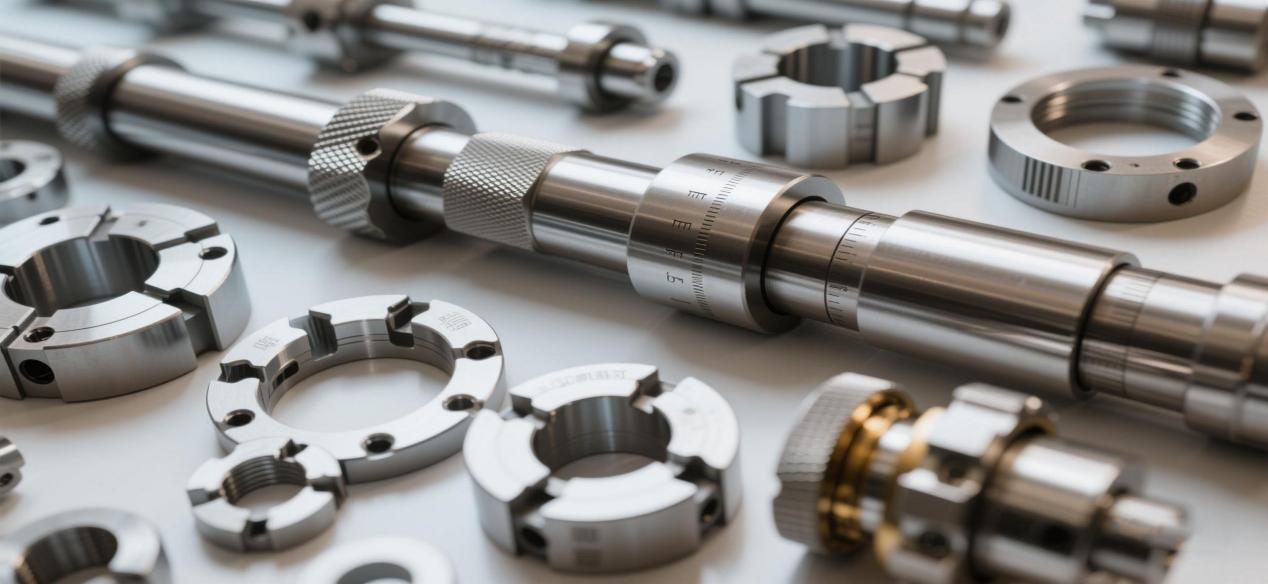

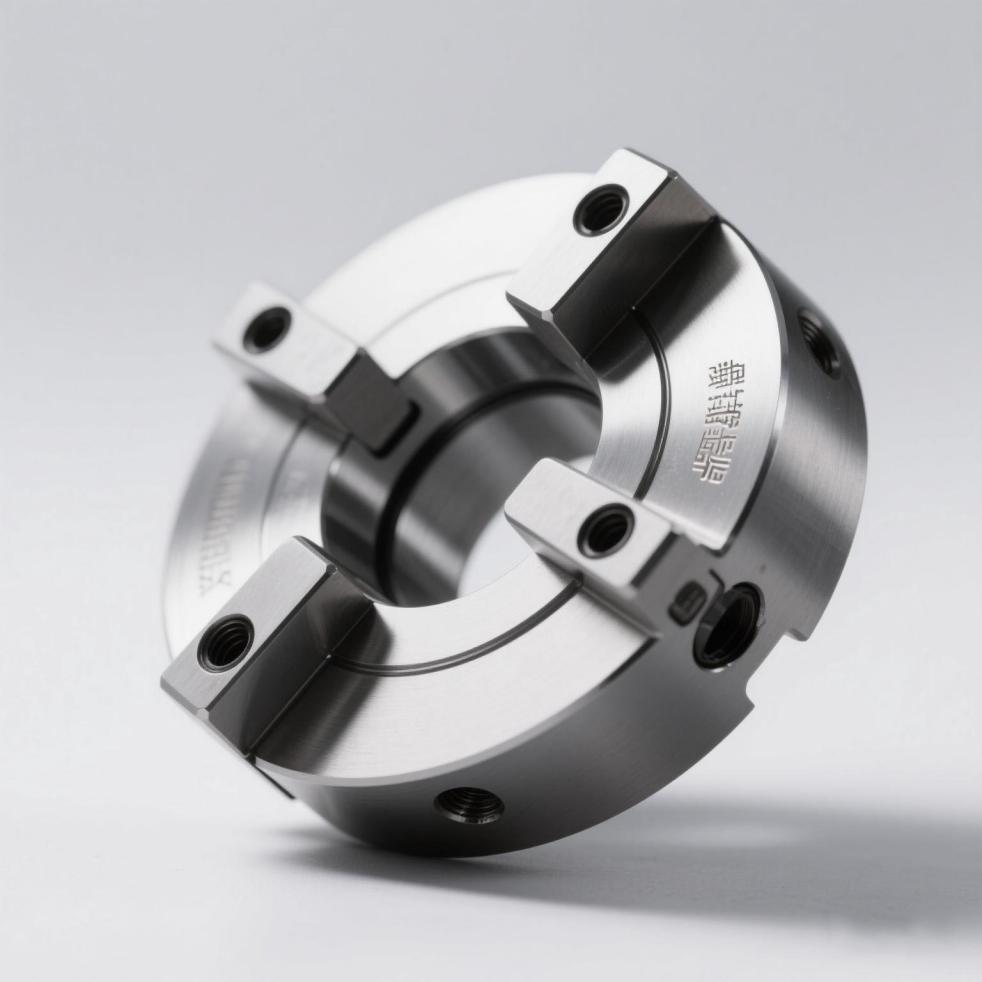

Ta strojna postaja je primerna za visokohastne oseke, tvrdmetanske oseke in različne visoke zmogljive oseke. Lahko obdeluje črno metalo, neželene metale in nekatere nekemikalne materialne delove. Na strojni postaji lahko izvede hrub in končni procesi obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, režnje, stopnje in krožne lokove. Primerna je za obdelavo delov s velikimi serijo, z visoko točnostjo obdelave in visokimi zahtevami po dimenzionalni usklajenosti.
Obisk stranke
Da, podpiramo ODM/OEM in lahko izdelujemo in prilagajamo ekskluzivne modele po vaših željah.
Prosim, povejte mi svoje specifikacije. Izbiramo najboljši model za vas. Lahko nam pošljete tudi risbo izdelka. Izbrali bomo najbolj primeren stroj za vas.
A: 30% predplačila po pogodbi, 70% plačila pred pošiljko, lahko se dogovorimo glede na vašo situacijo.
Odgovor: Naša tovarna se nahaja v mestu Tengzhou, Zaozhuang. Kitajska, poštna številka 277500. Toplo dobrodošli na obisk.
Dobavni čas je 7-10 dni. Če izberete posebno konfiguracijo, bo dobava čas ustrezno podaljšati
