Válcovací multifunkční CNC frézor FCK40 je vysokorychlostní přesná CNC obráběcí zařízení vyrobené naší společností s využitím japonské technologie. Hlavní dopravní součásti pocházejí všechny od proslulých domácích i zahraničních výrobců a klíčové části jsou dokonány pomocí dovožených přesných pentahedrálních frézovacích středisek, aby se zajistila výrobní přesnost.
Tento strojní nástroj může zpracovávat výrobky typu hřídel a kotouč, frézovat vnější a vnitřní plochy s vlákny, oblouky, kužely a rotující tělesa a účinně, masivně a přesně zpracovávat rotující díly. Rozumné zhodnocení tuhosti komponentů, jako jsou hlavní vata, lůžko a ocasník ve vývoji, významně zvyšuje tuhost celého stroje a zajistí stabilitu během těžkého řezání. Proto může dosáhnout přesnosti zpracování vnějšího kruhu na úrovni IT6~IT7. Jako univerzální stroj je obzvláště vhodný pro efektivní, velké množství a přesné zpracování rotujících dílů v odvětvích, jako jsou automobily, motory, ložiska a hydraulika.

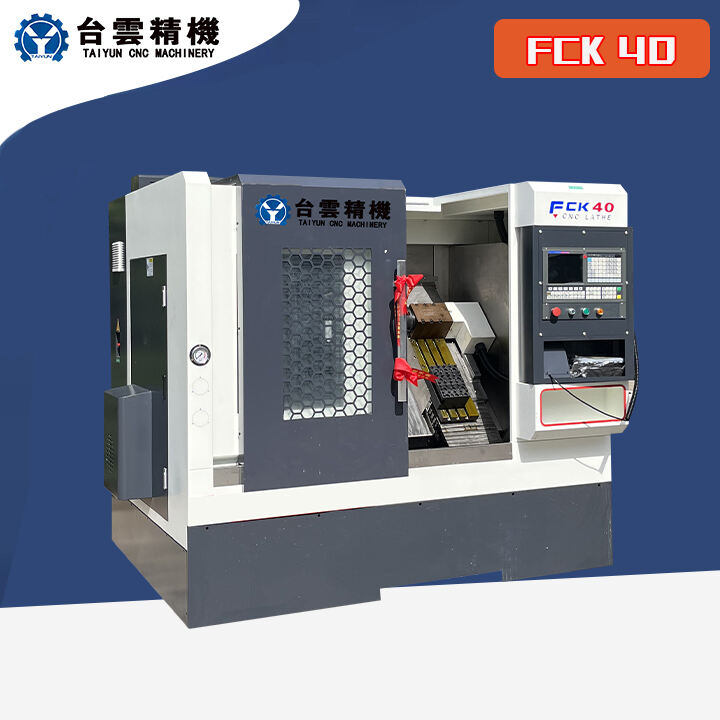

FCK40 nakloněné lůžko CNC torno
Podpora přizpůsobení
FCK40 řada multifunkčních CNC obráběcích strojů, lůžko je vyrobeno z boxové konstrukce a pevné odlitevní železnice (HT-300), odlité pomocí integrované odlévací technologie a dokončené stiskem a zpracováním na vysokopřesnostním frézovacím stroji. Používá vysokopevnostní 45-stupňově nakloněné zadní monolitické lůžko, což usnadňuje odstraňování střepů. Je vybaveno oddělovacím dřeňovým kotlem, který úplně eliminuje úniky a je snadno udržovatelný. Proto má charakteristiky silné celkové pevnosti, dobré zachování přesnosti stroje a vysokou spolehlivost.
Série FCK40 multifunkčních CNC torno obsahuje konstrukci jednotky výsostné osy se vysokou tuhostí. Interní uzavřená tuková smазka zajišťuje vysokorychlostní a hladký běh výsostné osy. Motor používá AC servomotor s nepřetržitě měnivou rychlostí, výkonem 5,5 kW, velkým výstupem toku a širokým rozsahem, a vysokým výstupem toku při nízké rychlosti, což je vhodné pro těžké řezání. Hlavní jednotka nemá ozubenou strukturu, což významně snižuje hluk a vibrace.
Používá prázdný hydraulický svorka (volitelně pevný, čpavek) a vysoko-rychlostní olejový válec, který je vybaven patkovým spínačem, čímž je držení součásti pohodlné, bezpečné a spolehlivé.
Přenos krmení ose X a Z používá tajwanské velké průměry a vysokou přesnost (třída C3) a aplikuje přednapětí a přednapětí.
Krmení ose X a Z používá tajwanskou (třída P RG45) nebo THK koulíkovou kolejovou dráhu, která má vysokou nosnou schopnost.
Vybaven systémem na smазování šroubové dráhy, při čemž je během celého procesu prováděna nucená smазka pro minimalizaci tření a chráněn stainless steel teleskopickým poklopem.
Osa X i Z jsou vybaveny servopohony, moment motoru na ose X je 7,5 N.m a moment motoru na ose Z je 5 N.m.
A: Podmínky a období, během kterého dodavatel zaručuje kvalitu: Po přijetí stroje nastoupí záruční období, které trvá dvanáct měsíců. Zařízení má záruku na tři položky a záruční období je jeden rok.
B: Pokud zařízení selže během používání, dodavatel odpoví do 2 hodin po přijetí oznámení od kupujícího a do 8 hodin předloží řešení. Pokud je vyžadováno na místě zpracování, do 48 hodin budou personální zdroje přiděleni kupujícímu pro řešení problému.
C: Pokud dojde k poruše během záručního období, dodavatel poskytne zdarma opravné služby (s výjimkou poškození stroje způsobeného lidským faktorem ze strany kupujícího nebo konečného uživatele); za poruchy způsobené nesprávným použitím bude účtován poplatek.
D: Po příjezdu strojního zařízení do továrny uživatele, pokud kvůli důvodům kupujícího nemohou být instalace a nastavení provedeny včas, záruka vyprší 12 měsíců po příjezdu uživatele a služby tří záruk již nebudou poskytovány.
E: Přesnostní normy zařízení jsou dodány dodavatelem spolu s kontraktem.
| Umístění | |
|---|---|
Položky |
FCK40 |
Zpracovatelský rozsah | |
| Maximální otáčecí průměr na lůžku (mm) | φ 450 |
| Maximální průměr řezu tyče (mm) | φ 120 |
| Maximální délka řezu (mm) | 325 |
Trajektoria a podávání | |
| Výlet osy X (mm) | 900 |
| Pohyb osy Z (mm) | 325 |
| Rychlost pohybu osy X (mm/min) | 20000 |
| Rychlost pohybu osy Z (mm/min) | 20000 |
| Ruční kolo (mm) | 0.001/0.01/0.1 |
| Rychlost krmení X, Z (mm/min) | 0~5000 |
| Ruční rychlost krmení X, Z (mm/min) | 0~1260 |
| Přesnost opakování pozice na ose X (mm) | 0.005 |
| Pozicovací přesnost na ose X (mm) | 0.01 |
| Opakovatelnost pozicování osy Z (mm) | 0.006 |
| Přesnost pozicování osy Z (mm) | 0.015 |
Vřeteno | |
| Otáčky hlavního elektrického motoru (RPM) | 35-3000 |
| Maximální točivý moment hřídele (N.m) | 35 |
| Hlava vřetena | A2-5 (A2-6 volitelné) |
Průměr otvoru pro průchod hřídele (mm) |
φ52 |
Průchodní díra pro tahací trubku (železo) |
φ35 |
Sklíčidlo |
6 "(volitelně 8") |
TORRET | |
Počet držáků nástrojů |
držáky nástrojů v 3 řadách |
Čas výměny nástroje (s) |
0.25 |
Velikost montáže řezníku (mm) |
20×20 |
Průměr montáže sedla pro ražec (mm) |
φ25 |
Hlavní motor | |
| Výkon hlavního motoru (kW) | 5,5 (4500ot/min) |
| Moment hlavního motoru (N.m) | 35 |
X, Z osa Vedení motoru | |
| Výkon pohonu X-ové osy (kw) | 1.5 |
| Moment pohonu X-ové osy (N.m) | 7.5 |
| Výkon pohonu Z-ové osy (kw) | 1.5 |
| Moment pohonu Z-ové osy (N.m) | 5 |
Řídicí systém | |
| Kapacita chladiče (L) | 200 |
| Typ motoru (1HP) (kw) | 0.125 |
Rozměry | |
| Instalace (délka * šířka * výška) (mm) | Délka 2250 Šířka 1850 Výška 2000 |
Hmotnost | |
| Mechanická hmotnost (kg) | 1.6 |
Tento stroj je vhodný pro vysokorychlostní ocelové řezné nástroje, tvrdopláštěné řezné nástroje a různé vysokovýkonnostní řezné nástroje. Dokáže zpracovávat černé kovy, neželezné kovy a některé nerudné materiály. Může provést hrubé i jemné úpravy, jako jsou vnější a vnitřní válcové plochy, vnější a vnitřní kuželovité plochy, koncové plochy, řezání drážek, stupňování a kruhové oblouky na stroji. Je vhodný pro zpracování součástí ve velkých sériích, se vysokou přesností zpracování a vysokými požadavky na rozměrnou shodu.
Návštěva zákazníka
Ano, podporujeme ODM / OEM a můžeme navrhnout a přizpůsobit exkluzivní modely podle vašich potřeb.
A: Prosím, řekněte mi své specifikace. Můžeme si pro vás vybrat ten nejlepší model. Můžete nám také poslat výkres výrobku. Vybereme pro vás ten nejvhodnější stroj.
A: 30% záloha po uzavření smlouvy, 70% platba před odesláním, lze diskutovat podle vaší situace.
Odpověď: Naše továrna se nachází v Tengzhou City, Zaozhuang. Čína, poštovní kód 277500. Vřele vás vítáme.
Dodací doba je 7-10 dnů. Pokud si vyberete speciální konfiguraci, doba dodání bude odpovídajícím způsobem prodloužena
