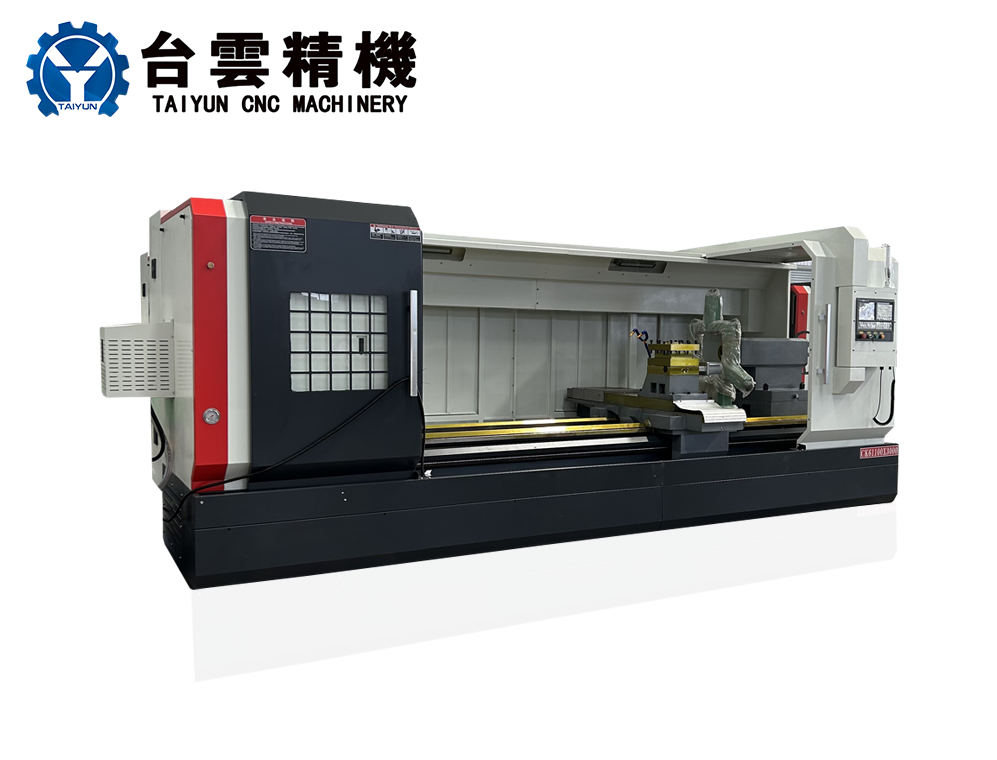

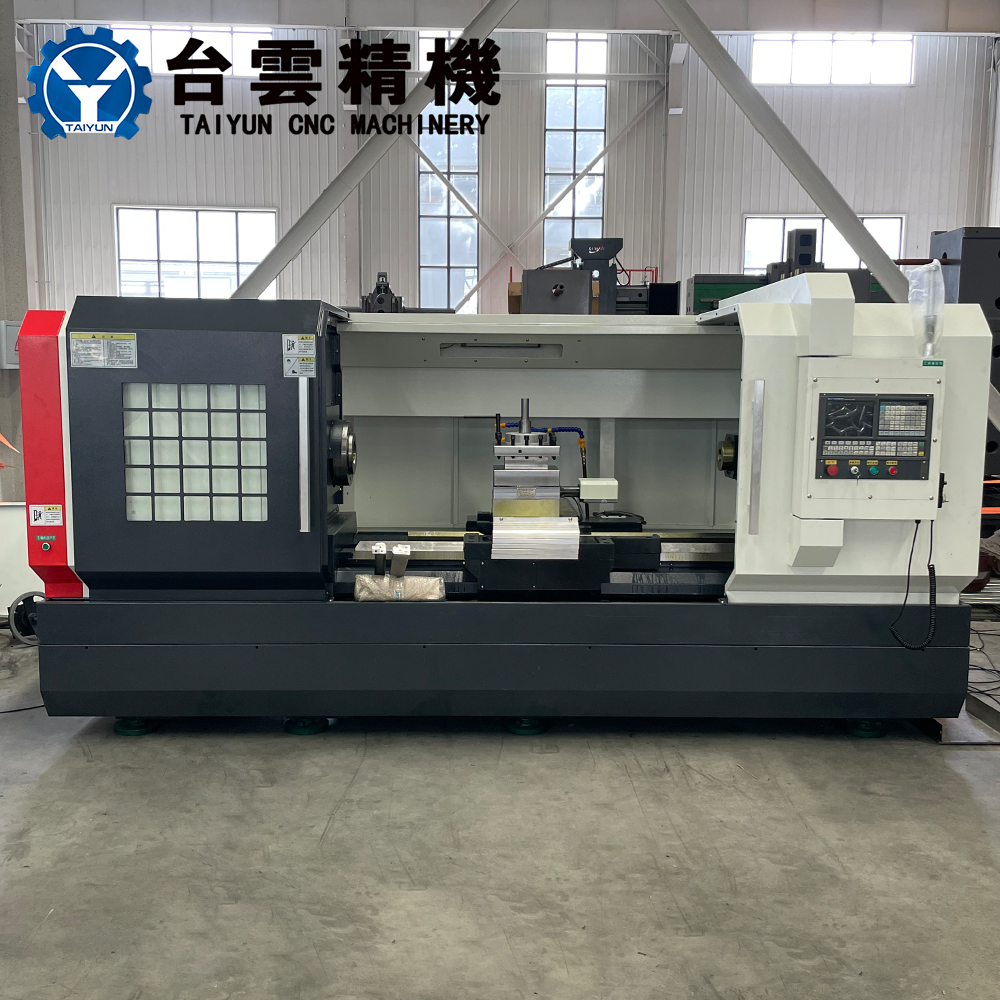

CK61100 Mesin Bubut Horizontal
Fitur CNC Lathe:
● Kekuatan dasar tinggi, pelat geser diperlebar, cocok untuk operasi bubut berat
● Rumah pisau listrik empat stasiun
● Spindel memiliki empat gigi kecepatan, dengan kontrol frekuensi tanpa langkah dalam setiap gigi

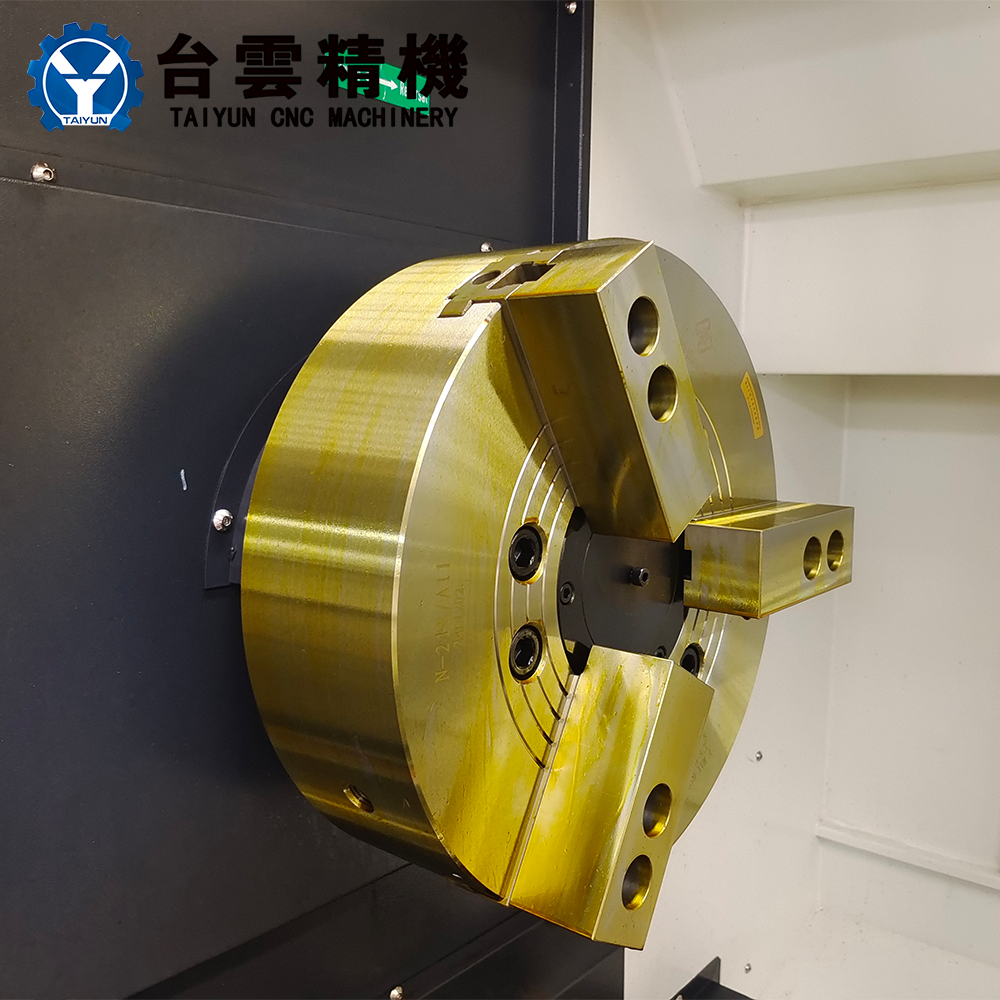

● Konfigurasi standar: chuck manual
● Konfigurasi pilihan: Chuck hidrolik
Mesin ini dapat secara otomatis menyelesaikan proses pemesinan pada permukaan silindris dalam dan luar, permukaan kerucut, permukaan busur lingkaran, permukaan ujung, dll. Mesin ini juga dapat melakukan pengeboran ulir tunggal dan multi ulir dengan berbagai bentuk seperti metrik, inchi, dan lainnya.
| Parameter teknis utama | unit | CK6163 | CK6180 | CK61100 |
| Diameter pembubutan maksimum pada tempat tidur | mm | φ630 | φ800 | φ1000 |
| Diameter putar maksimum pada palet | mm | φ330 | φ460 | φ680 |
| Panjang pemrosesan maksimum | mm | 1000/1500/ 2000/3000 | 1000/1500/ 2000/3000 | 1500/2000/ 3000 |
| Bentuk penggerak poros | Empat tingkat | Empat tingkat | Manual delapan gigi | |
| Seri kecepatan spindel | Tak terbatas dalam file | Tak terbatas dalam file | Tak terbatas dalam file | |
| Kecepatan poros utama | r/menit | 30-84/53-150/ 125-350/300-835 | 30-84/53-150/ 135-350/300-835 | 30-84/53-150/ 125-350/300-835 |
| Bentuk kepala spindel | C11 | A2-11 | A2-11 | |
| Taper lubang poros depan | sistem metrik 1201:20 | sistem metrik 1201:20 | sistem metrik 1201:20 | |
| Diameter lubang melalui spindel | mm | 105 | 105 | 130 |
| daya motor utama | kW | 11 | 11 | 15 |
| Ketepatan posisi sumbu X/Z | mm | 0.025/0.03 | 0.025/0.03 | 0.025/0.03 |
| Akurasi pengulangan sumbu XIZ | mm | 0.01/0.015 | 0.01/0.015 | 0.01/0.015 |
| Akurasi pemesinan benda kerja | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| Kasar permukaan kerja | Ra1.6 | Ra1.6 | Ra1.6 | |
| Kecepatan gerak cepat X | mm/menit | 4000 | 4000 | 4000 |
| Kecepatan gerak cepat Z | mm/menit | 6000 | 6000 | 6000 |
| Diameter lengan pengait ekor | mm | 100 | 140 | 140 |
| Taper lubang dalam sleeve ekor | MT6 | MT6 | sistem metrik100 | |

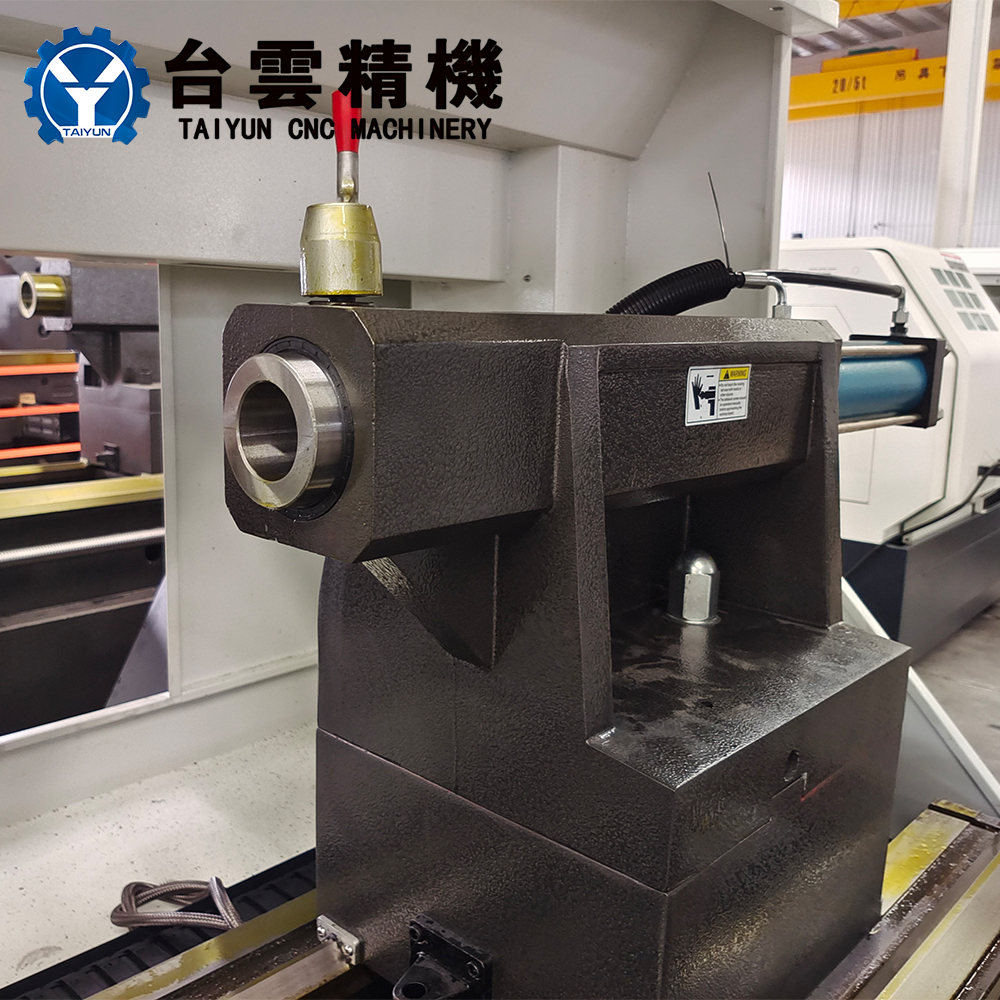

| Pergerakan sleeve kepala belakang | mm | 250 | 250 | 250 |
| Bentuk pemegang alat | Pemegang pisau empat stasiun vertikal listrik | Pemegang pisau empat stasiun vertikal listrik | Listrik 4-stasiun | |
| Diameter ulir bola*pitch | mm | X:32*08 Z:50*10 | X:32*08 Z:63*10 | X:40*08 Z:63*10 |
| Ukuran Pisau | mm | 32/32 | 32/32 | 40x40 |
| Ukuran mesin | mm | 3400/3900/4400 /5400*1820*1780 | 3500/4000/4500 /5500*1900*1900 | 3600/4100/ 4600/5600 *1950*2000 |
| Berat mesin | kg | 3200/3600/ 4000/4500 | 4800/5300/ 5800/6800 | 7000/7500/8500 |
Konfigurasi opsional
