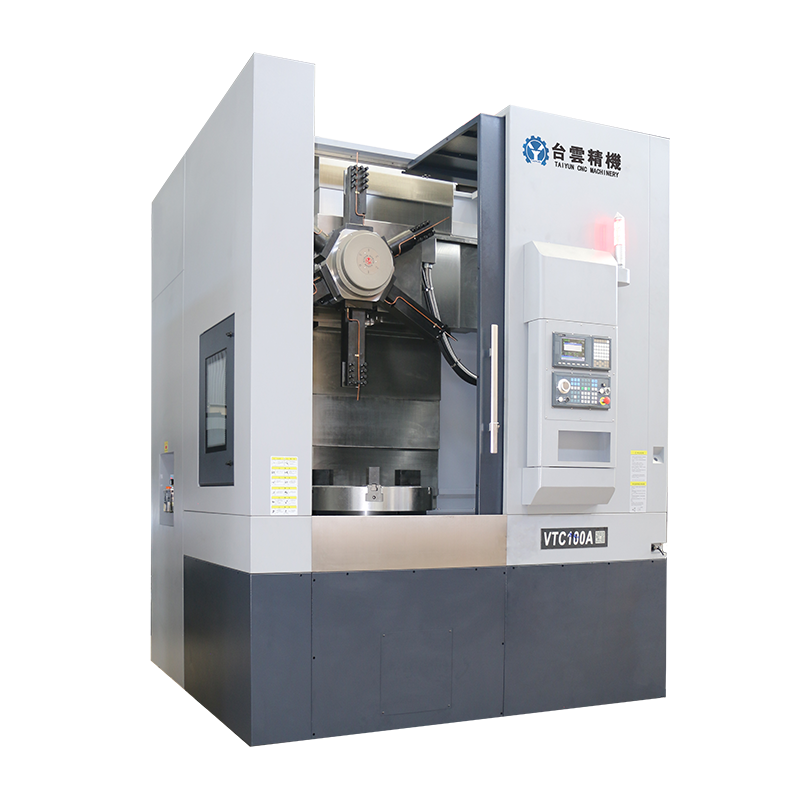

Taiyun VTC100A-vertikaalipyörä adoptoi nopean, tarkkan ja jäykkän yksikön kokoonpanorakenteen, jossa on NN-sarjan laakereita paremman vakauden varmistamiseksi. Tarkkuuden varmistamiseksi on otettava käyttöön korkean tarkkuuden taiwanilaisia ohjausraiteita.

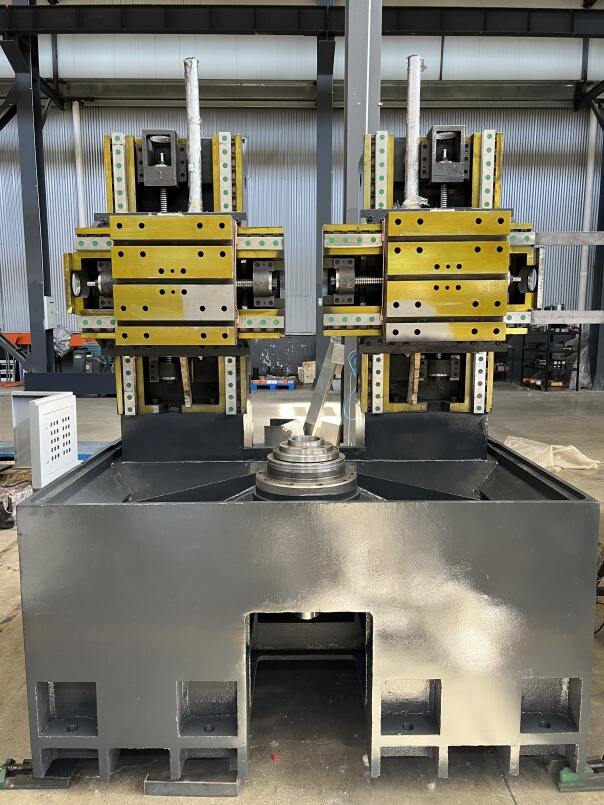

Taustapohja on valmistettu korkealaatuisesta harmaasta hiekakivestä HT300-luokkaa, joka on käytnyt läpi lämpöikästämisprosessin ja jännityskorjauskuuman. Materiaali on korkean voiman ja matalan jännityksen hiekakivi, ja tehokkaita värähtelyestanttoja on otettu käyttöön.
Työkalukalustolla on useita konfiguraatioita, ja käyttäjät voivat valita vapaasti todellisten tarpeidensa ja käyttötavansa perusteella.
Standardihenkilökokoonpano:

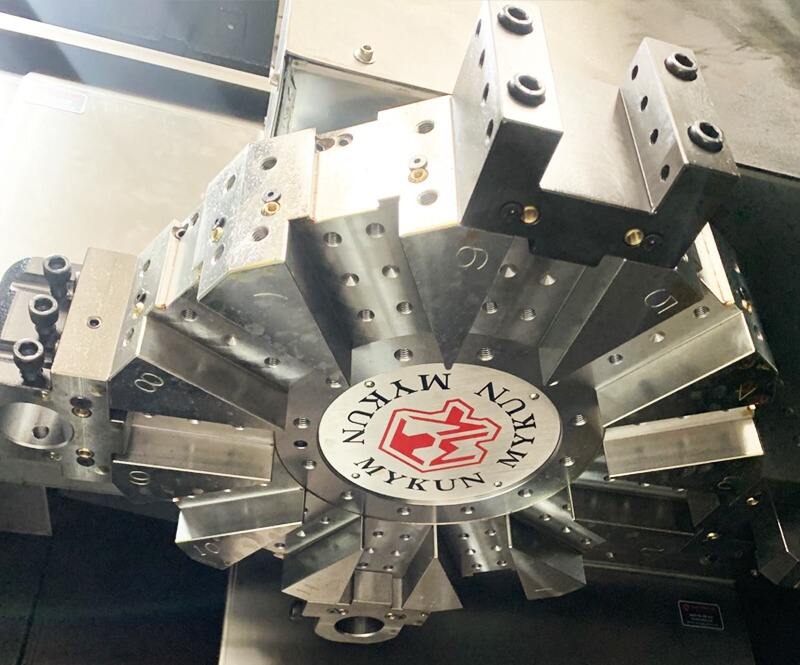

Taiwani horisontaalinen 8-asennepyörä, tämän sarjan pyörät ohjataan servomoottoreilla, jotka voivat valita työkalut nopeasti molempiin suuntiin, hydraulisesti lukittuina, ja erittäin joustavat;

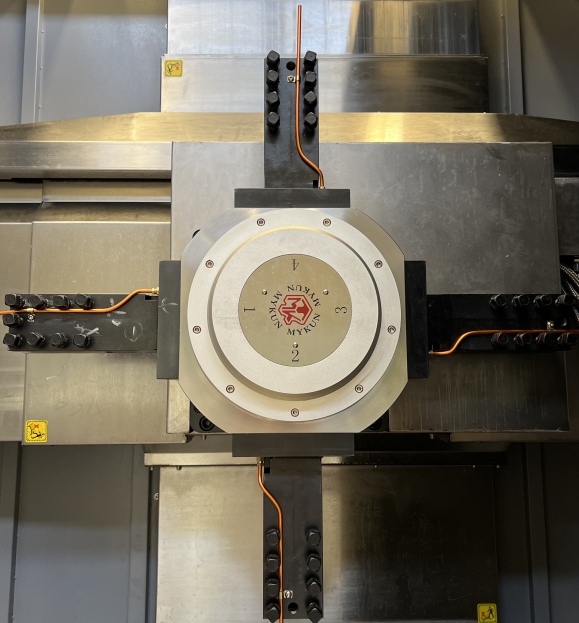

Taiwani pystysuuntainen neljä-asennettainen servo työkalun pitäjä, tämä työkalun pitäjä omistaa erinomaiseen rakennemuotoon ja korkeaan joustavuuteen, käyttää servo-tekniikkaa pyöritykseen, indeksointiin ja hydrauliseen lukitukseen, ja pyöritys ja indeksointi ovat vakaita ja tarkkoja, erityisesti autoteollisuuden osien käsittelyyn soveltuvia.

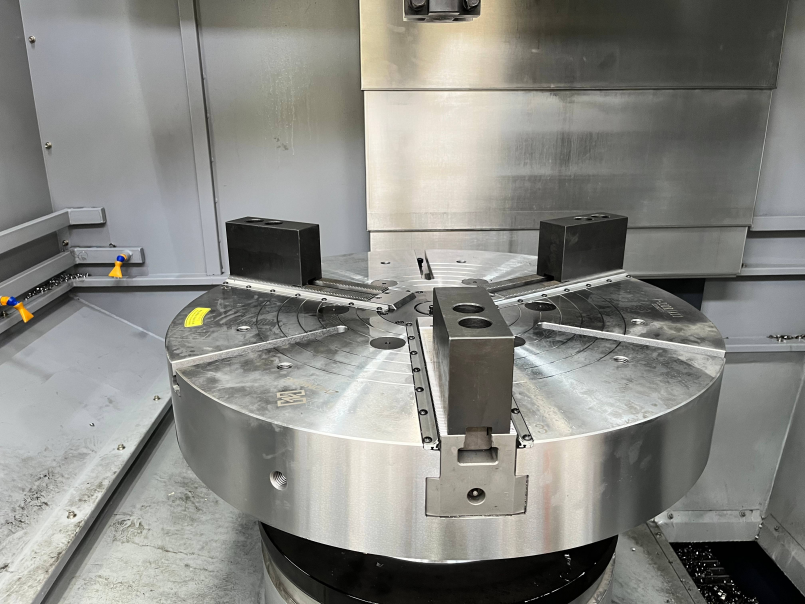

Tämän työkalupohjan standardi kaukku on hydraulinen kaukku, jonka mitta on 24/32 tuumaa. Kaukku on vedepakoinen, ja kynsien liukasliitännäisessä levykehoitaajassa on tihennysrulla, joka estää tehokkaasti jäähdytteen vajoamisen kaukun kautta pyörään sekä estää myös pahvioiden pääsyn liukaspinnoille ja niiden hiivottamisen.
Kaukun pinnalla on kolme T-muotoista kaarta, mikä tekee vaihtamisen erilaisten kiinnitysvarusteiden helpommaksi asiakkaille. Se on hyvin sopeutuvainen ja täyttää käyttäjien vaatimukset erilaisten osien jalostamiseksi.
Tämän sarjan konepohjien pyöräyksiyksikkö käyttää suunnittelussa kansainvälisesti edistyksellistä ja kypsää rakennetta.
Pyrin etuosa koostuu kaksirivisestä sylinterikorvauksesta ja kaksisuuntaisesta pyörähdyskulmaan liittyvästä pallokorvauskorista, ja jälkikorvaus on kaksirivinen sylinterikorvaus; korvaus käyttää tuotantomaanasta tuotettuja tarkkuuspyrinsuuntoisia korvaussarjoja, ja korvaukseen käytetään maahantuotettua korkean nopeuden rasvaa. Pyrinsysteemin aksiaalinen ja radiaalinen esilataus voidaan säätää nupilla, mikä antaa korkean radiaalisen ja aksiaalisen joustepyykkkyvyn. Radiaalinen vapaaraika voidaan säätää rullakorvan sisäpihditse saadaksesi parhaat prosessitarkkuudet ja matalan työskentelylämpötilan.
Tämän sarjan konekaluston päämoottori vie spindelin pyörimään tuotetun synkronikorin kautta, mikä takaa koko siirtoketjun korkean tehokkuuden, matalan melun ja vähät vibratatiot, jotta voidaan täyttää erilaisten leikkausoikeusten vaatimukset, kuten konekaluston alhaisella nopeudella ja suurella vääntömomentilla sekä korkealla nopeudella ja suurella tehosta. Spindelilippujen ja pohjan välillä on yhteysreikä, joka antaa konekaluston spindeliryhmälle korkean jäykkyysasteen.

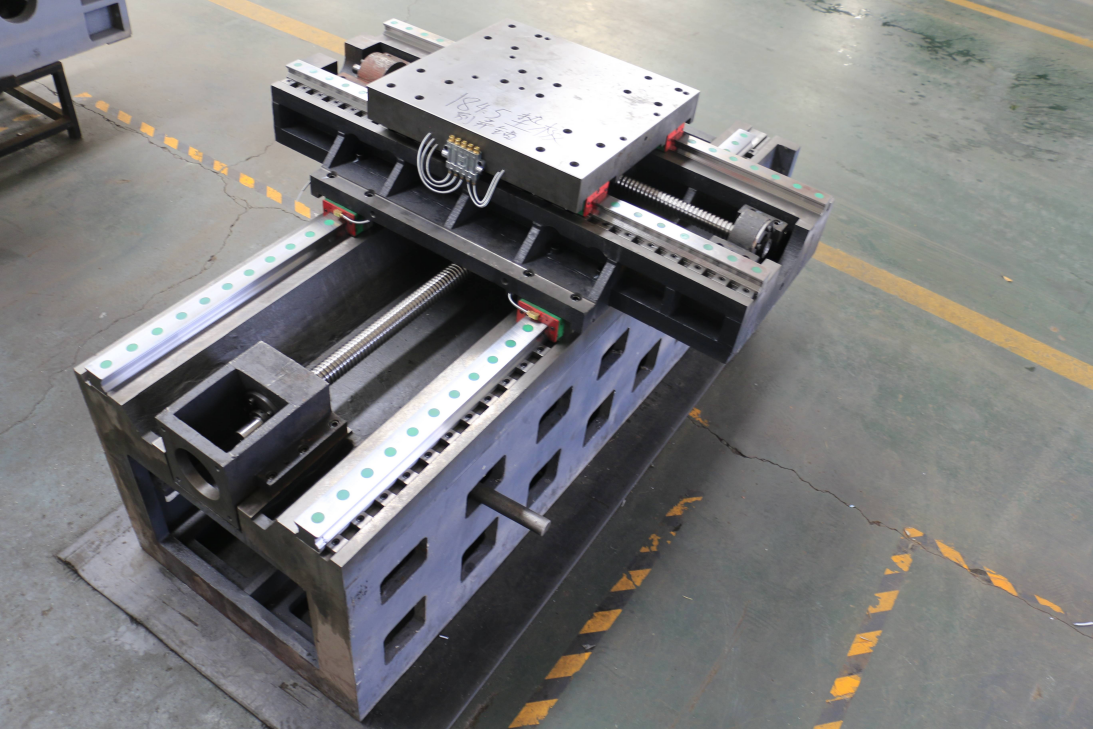

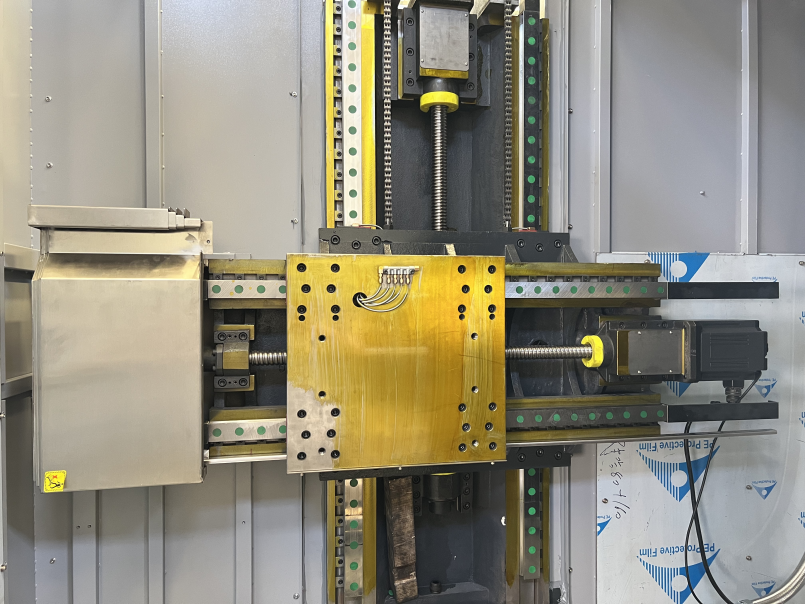

X/Z-akseli vedetään servomoottorilla, joka on suoraan kytketty palluvenymäkiin elastisella yhdistimeellä. Palluvenymäki on asennettu molemmat päänsä kiinnitettyinä.
Molemmat akselit käyttävät Taiwanin ympyrämuotoisia vieritysohjusteita, jotka ovat neljän suunnan yhtälöllinen kuormituslaji, korkea tarkkuus, suuri kuorma ja nopea vieritysnopeus. Niiden erityiset edut ovat pieni koko, korkea tarkkuus ja matala huoltokustannus. Se on ensimmäinen valinta käyttäjille, jotka etsivät korkeaa tarkkuutta ja hyvää hinta-laatu-suhdetta, ja se sopii erityisen hyvin tilanteisiin, joissa osien kokojen yhtenäisyydestä on korkeat vaatimukset.
Tämä konepaja on CNC-konepaja korkealla automatisointitasolla ja varustettu hydraulijärjestelmällä. Hydraulijärjestelmän päähydrauliset ohjaussäädöt ovat valittu kaikilta nimellisiltä merkeiltä tai kotimaisten laadukkaista tuotteista.
Konepajalla on kotimainen keskitetty automaattinen öljyntymisjärjestelmä, jossa on nestetaso-alarmeraus- ja paine-alarmerausfunktiot.
Tämän työkalukoneen jäähdytyspumppujen virtaus on 4m³/t ja korkeus 40 metriä. Jäähdytysveden varasto on erillinen pääkoneesta, jotta työkalukoneen tarkkuutta suojellaan leikkauskiven negatiivisilta vaikutuksilta. Käytetään jäähdytyspumpua, ja koneen pohjassa oleva vesiputki yhdistetään hirttääkseen metallin hirviöt koneen rungosta, mikä vähentää jätteen hirviöiden vaikutusta koneluoksiin.
Tämä työkalukoneella on täysi peite suoja, ja se ottaa huomioon useita turvallisuussuoja-aloja. Suojakonen vahvistettu lasiaineisto varmistaa koneen ja henkilöstön turvallisuuden.
Kun työkalupuhdas kohtaa yllättävän ulkoisen sähkönkaton tai itse vian, erityisesti suunnitellun ohjauspiirin takia työkalupuhdasen akseli ei voi liikkua, ja jäähdytysmoottori jne., jos ne ovat jo "käynnissä"-tilassa, siirtyvät "lopetus"-tilaan; jos ne ovat jo "lopetus"-tilassa, ne eivät pysty siirtymään käyttöön itsenäisesti, mikä takee työkalupuhdastaen turvallisuuden. Yllättävän sähkönkaton tai vian tapauksessa tietokoneeseen tallennettu ohjelmakokoelma ei häviä.
Konekalusteella on hälytyslaitteisto ja hätäpysäyttöpainike, jotka estävät erilaisia odottamattomia vikoja aiheuttamasta vahinkoa konekalustelle. Ohjelmiston järkevän suunnittelun ansiosta hälytys voi näyttää tekstin ja hälytysnumeron näytöllä ja ilmaista sen toimintapaneelin indikaattorivalojen kautta; konekaluste jakaa hälytyksen käsittelemistavat kolmeen luokkaan tilanteen mukaan: "hätäpysäyttö" kiireellisille hälytyksille; "syöttö pysäytetty" yleisille hälytyksille; ja vain "ilmoitus" operaatiovirheille.
| Parametri | |
| 1. Laiteen nimi | CNC-pystysorvi |
| 2. Malli | VTC100A |
| Matkustaminen | |
| 3.1.1 x-akseli | 850mm |
| 3.1.2 z-akseli | 1000mm |
| Kapasiteetti | |
| 3.2.1 Suurin kaivon halkaisija | φ 1250 mm |
| 3.2.2 Suurin liukusuihkun kaivo | φ 600 mm |
| 3.2.3 Suurin kaivon halkaisija | φ1000mm |
| 3.2.4 Suurin kaivon korkeus (Max.turing High) | φ85 0 mm |
| Spindle | |
| 3.3.1 Pyörähdysnopeus | 50～ 800rpm |
| 3.3.2 Moottori pyörille (servo pyörämoottori) | αiI 50/5000-B |
| Spindelimoottori | 45KW |
| Moottorin vääntömomentti | 375N.m |
| 3.3.4 Pyörät (Pyöräkuormitusluokka) | LGS200 |
| 3.3.5 Pölyn ytimen ulkoreuna (Mitat-Ulkopuolella) | φ 200 mm |
| Hitaustekijä (Hitaus) | 1:2 .3 |
| SLIDE WAY—Taiwan Hiwin/Intime | |
| 3.4.1 x-akselin liukusilta | 2 kappaletta, leveys 55mm |
| 3.4.2 z-akselin liukusilta | 2 kappaletta, leveys 55mm |
| Pallopistari — Taiwan Hiwin/Intime | |
| 3.5.1 Pallopistarin tarkkuus | C3 |
| 3.5.2 Pallopistarin halkaisija x.y.z | x ：φ 50 |
| s:n ：φ 50 | |
| Syöttönopeus | |
| 3.6.1 XZ-akselin nopea syöttönopeus | 15m/min |
| Tarkkuus | |
| 3.7.1 Toistoasentaminen | 0.008mm |
| 3.7. 2 Asennus | 0.01mm |
| 3.7. 3 Pienin syöttömuutos | 0.001mm |
| Laite muut parametrit (MUITA) | |
| 3.8.1 Hydraulisen paineen seisoo | 2,2kw /50Hz-3- Ei mitään. |
| 3.8. 2 Risteyspaino | 11500KG |
| 3.8. 3 Pakkausmitat (pituus x leveys x korkeus) | 2950*2800*3850mm |
| Laite käyttää täysissä suljettua suojelua, ja suojalaitteisto on turvallinen ja luotettava, mikä pitäisi noudattaa GB15760-1995 Metallileikkauskytöiden turvallisuussuojelun yleisiä teknisiä sääntöjä. | |
| Erilaisia hydraulisia, kaasua ja vettä käyttäviä putkistojen suunta-merkit on asetettu, erilaisten mittarien toimintoaika on merkitty, ja käytetyn keskipisteen merkki on merkitty. | |
SOVELLUS
Tämä konekaluste sopii korkean nopeuden teräsleikkaus työkaluille, kovaleikit leikkaustyökaluille ja erilaisille korkealuonnollisille leikkaustyökaluille. Se voi käsitellä mustamettaa, vähäisen metallin ja joitakin ei-metallisia materiaaleja. Se voi suorittaa rautaisen ja tarkkuuskäsittelyn prosessit, kuten sisä- ja ulkopinnat, sisä- ja ulko-konetyt, loppupinnat, leikkaussolmut, askelit ja ympyräkaaret konekalustella. Sopii osien käsittelyyn suurilla sarjoilla, korkealla käsittelytarkkuudella ja korkeilla vaatimuksilla mittojen yhtenevyydelle.
Todistus
Asiakasvieraat:
UKK：
1. Voitteko tarjota suunnittelun mukauttamista?
Kyllä, tuemme ODM/OEM-tuotteita, ja voimme suunnitella ja mukauttaa yksinoikeudellisia malleja tarpeidenne mukaan.
2.Miten valita sopivin kone?
A: Kerro tarkemmin. Voimme valita sinulle parhaat mallit. Voit myös lähettää meille tuotteen piirustuksen. Valitsemme sinulle sopivimman koneen.
3.Mitä maksuehtoja teillä on?
A: 30%:n käsiraha sopimuksen jälkeen, 70%:n maksu ennen lähetystä, voidaan keskustella tilanteesi mukaan.
4.Missä tehtaamme sijaitsee?
A: Tehtaamme sijaitsee Tengzhou Cityssä, Zaozhuangissa. Kiina, postiosoite 277500. Tervetuloa vierailulle.
5. Mitä? Mikä on toimitusaikasi?
Toimitusaika on 7-10 päivää. Jos valitset erityisen konfiguraation, toimitusaika pidentyy vastaavasti
