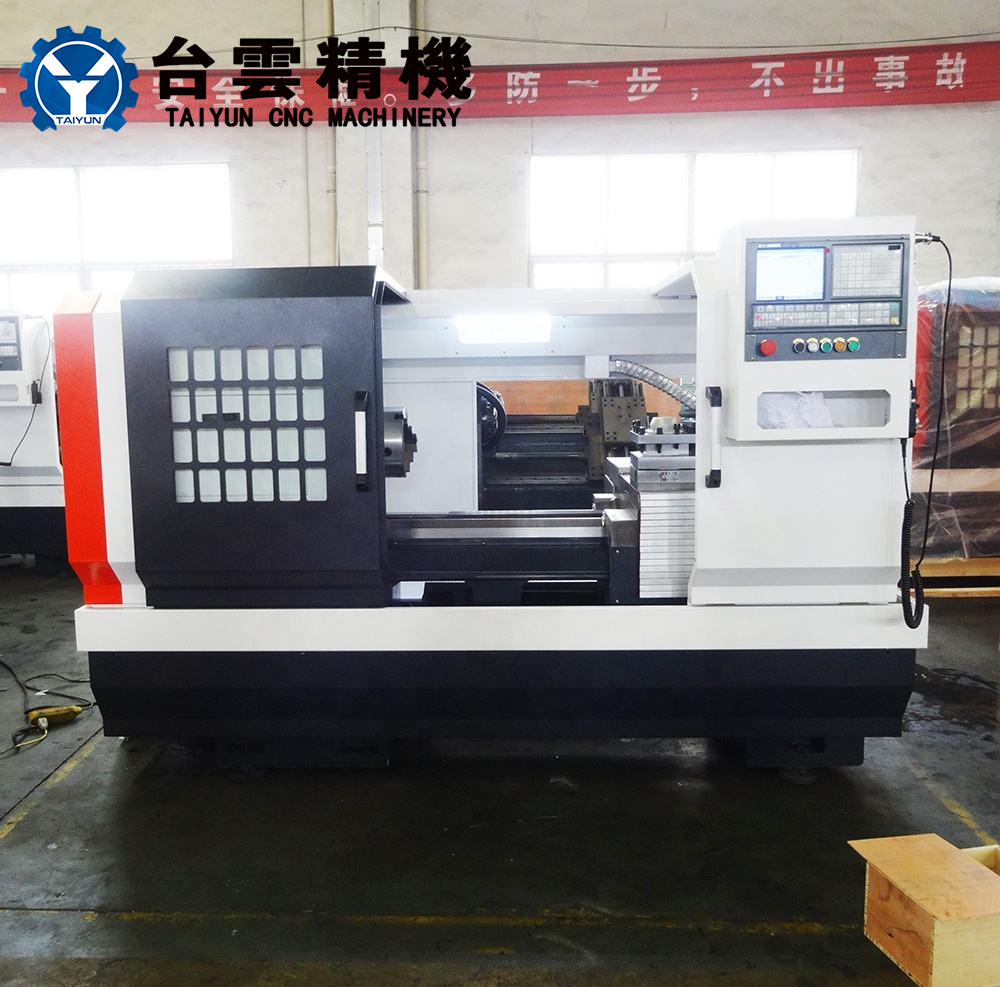

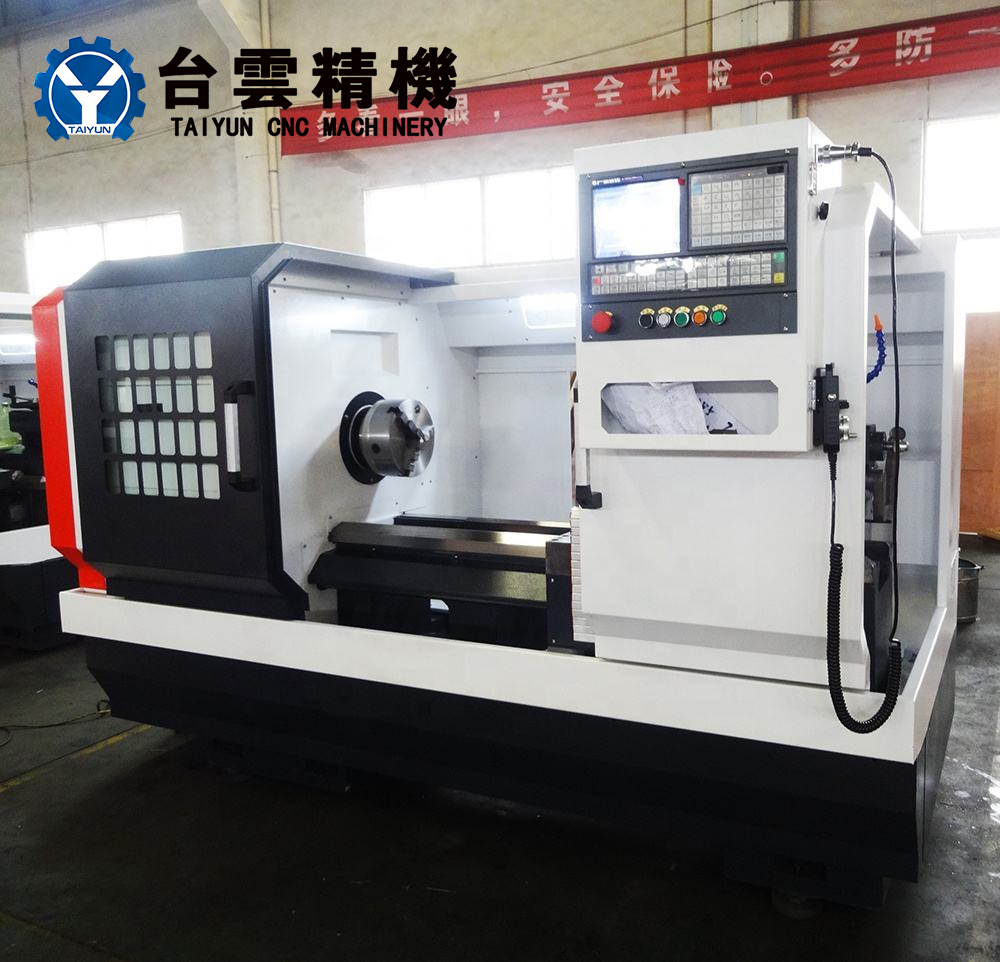

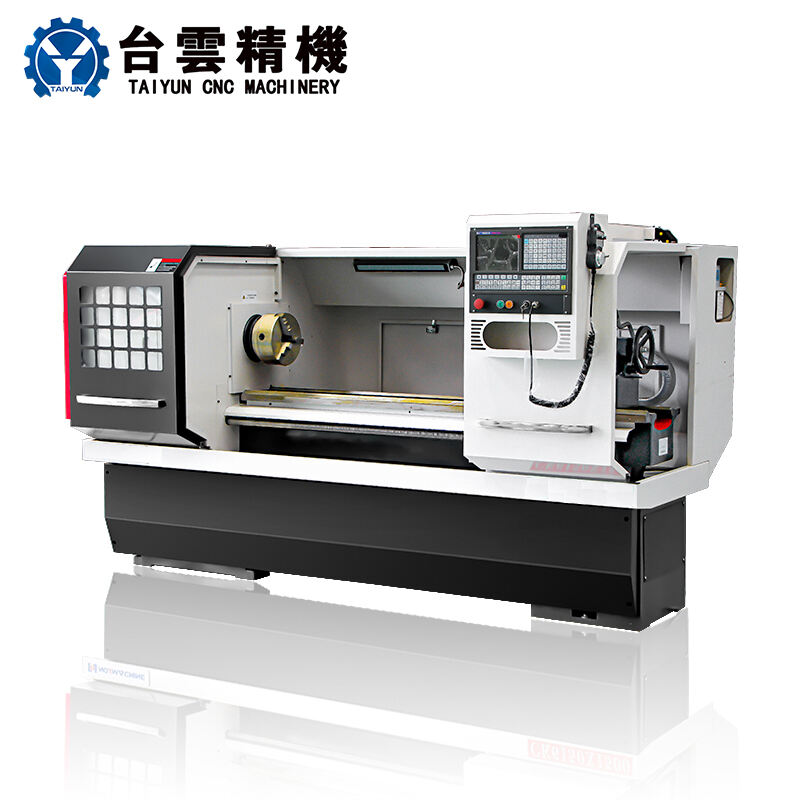

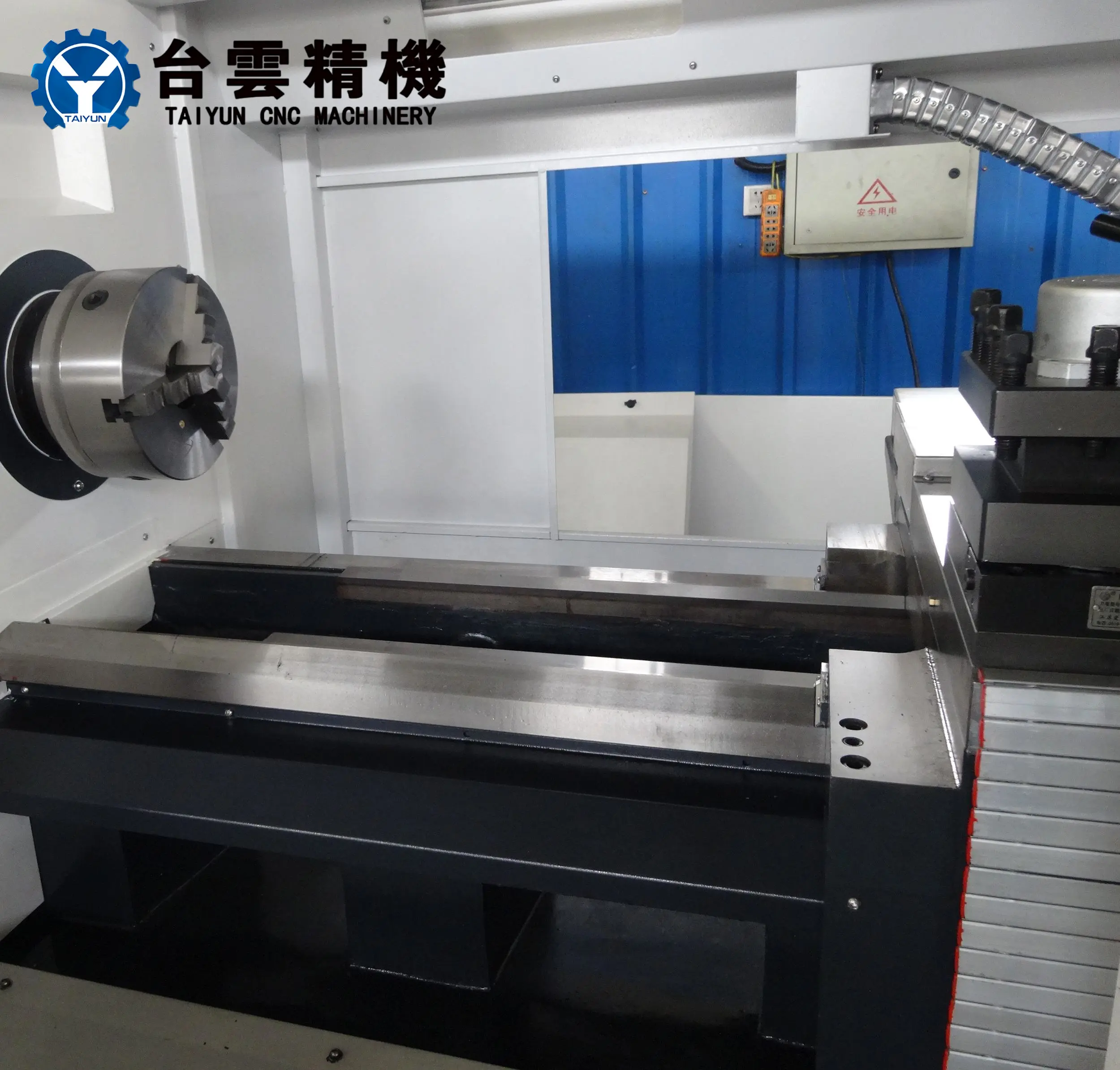

CK6160 Vodorovná soustružnická obráběcí centra
Vlastnosti CNC soustruh:

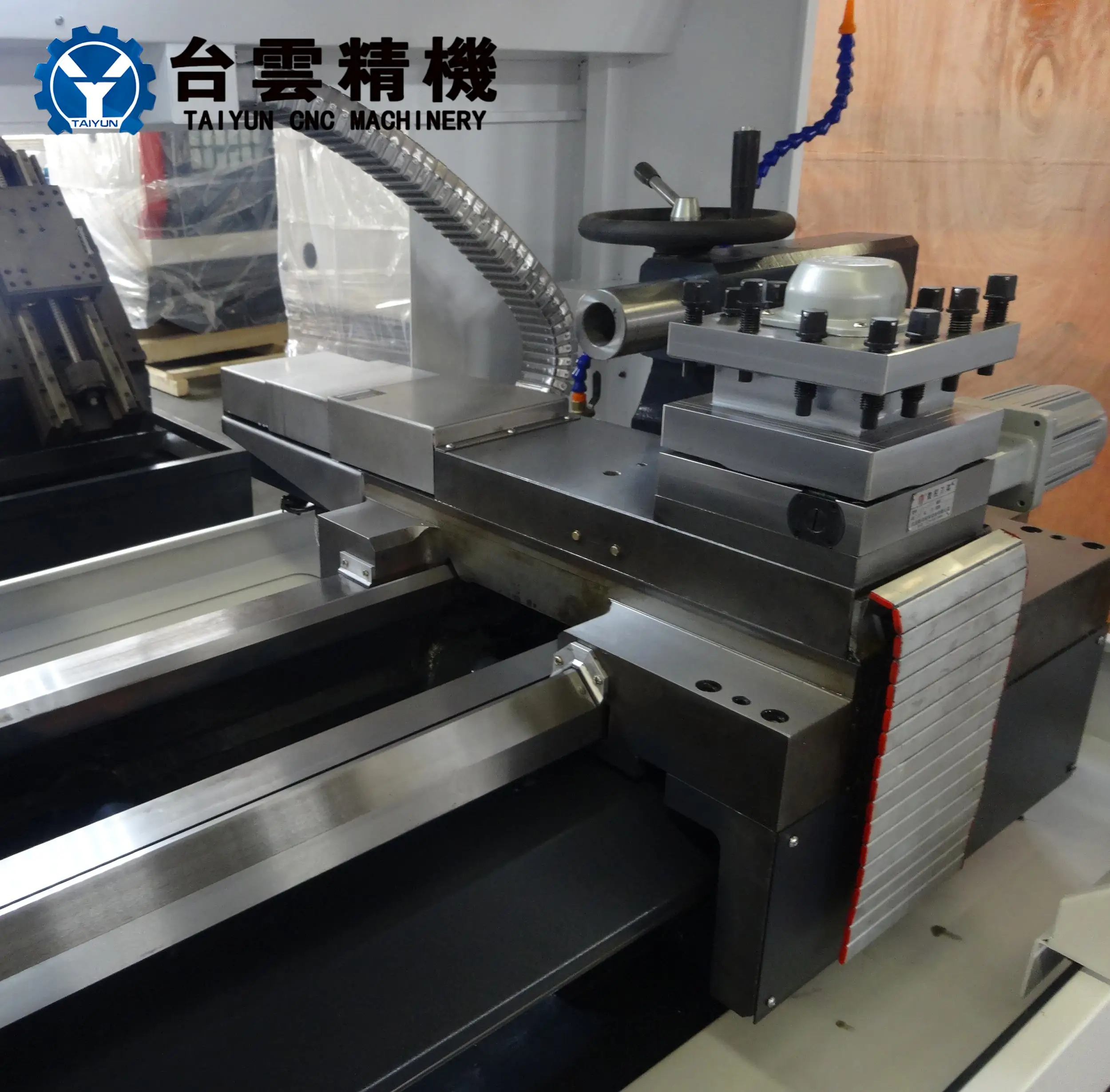

● Čtyřnástrojová elektrická nožová hlava
● Nekonečně regulovatelná frekvence
● Standardní konfigurace: ruční svorka
● Volitelné konfigurace: pružinové upínací kleště, hydraulické upínací kleště, zařízení pro automatické přisouvání, držák hřebenu
Obráběcí stroj je automaticky řízen numerickým řídicím systémem pro soustružení různých vnitřních děr, vnějších válců, kuželových ploch, kruhových oblouků a závitů. Je zvláště vhodný pro hrubování a přesné obrábění hřídelových a kotoučových součástí střední a malé velikosti, vyznačuje se vysokou úrovní automatizace, jednoduchým programováním a vysokou přesností.
| Hlavní technické parametry | CK6136 | CK6140 | CK6150 | CK6160 |
| Maximální průměr obrábění na lůžku | φ360 | φ400 | φ500 | φ600 |
| Maximální průměr soustružení | φ180 | φ200 | φ275 | φ380 |
| Maximální délka zpracování | 750/ 1000/1500 | 750/1000 /1500 | 500/1000/1500/ 2000/3000 | 750/1000/1500/ 2000/3000 |
| Max. zdvih XIZ | X:240Z: 750/ 1000/1500 | X:240Z:750/ 1000/1500 | X:300 Z:750/1000/ 1500/2000 | X:300 Z:750/1000/ 1500/2000 |
| Hlavní pohon | nemá | nemá | Třístupňová převodovka | Třístupňová převodovka |
| Řada otáček vřetena | nemá | bezstupňový | bezstupňový | bezstupňový |
| Rozsah otáček vřetena | 50-2000 | 50-2000 | 50-500/300- 1100/600-1800 | 50-500/300- 1100/600-1800 |
| Tvar konce vřetena | 50-2000 | A2-6 | A2-8 | A2-8 |
| Vrtulník v průměru otvoru | 52 | 52 | 82/105 | 82/105/130 |
| Hrot hřídelní díry | MT5 | MT5 | MT6 | MT6 |
| Výkon elektrického motoru hrotu | 5.5 | 5.5 | 7.5 | 7.5/11 |
| Velikost sklíčidla | 200 | 200 | 250 | 250/315 |
| Specifikace kuličkového šroubu | 2006/4008 | 2006/4008 | 2506/4008 | 2506/4008 |
| Kroutící moment posuvného motoru X/Z | 4/6 | 4/6 | 5.5/7.5 | 5.5/7.5 |
| Rychlost rychlého pohybu XIZ | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 | X:6 Z:8 |
| Opakovaná polohovací přesnost (X/Z) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Přesnost obrábění obrobku | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Drsnost povrchu obrobku | Ral.6 | Ral.6 | Ral.6 | Ral.6 |
| Průměr rukojevníku závěsnice | 60 | 60 | 65 | 65 |
| Dosedový zdvih hrotového vřetene | 130 | 130 | 130 | 130 |
| Kužel hrotového vřetene | MT4 | MT4 | MT5 | MT5 |
| Forma držáku nástroje | Elektrická čtyřnásobná pozice | Elektrická čtyřnásobná pozice | Elektrická čtyřnásobná pozice | Elektrická čtyřnásobná pozice |
| Rozměry nástroje | 20x20 | 20x20 | 25×25 | 25×25 |
| Železniční forma | Jednoduchá hora + rovná kolejnice | Jednoduchá hora + rovná kolejnice | Jednoduchá hora + rovná kolejnice | Jednoduchá hora + rovná kolejnice |
| celková výkonová kapacita | 10 | 10 | 12 | 12 |
| Rozměry | 2150/2400 /2900x 1500x1650 | 2500x 1500x 1650 | 2700 x1500 x1690 | 2950x 3610x1820 |
| Hmotnost stroje (přibližně) | 1800 | 1800 | 2500 | 3150 |
