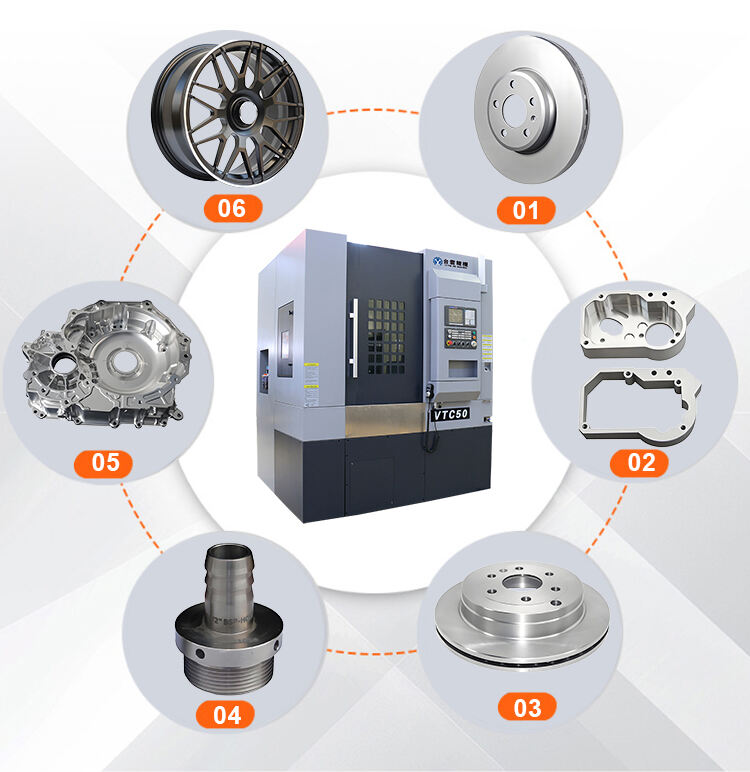

VTC50 CNC navpični točilni stroj

Ta strojna orodja je primerna za orodja za režanje visoko hitrega jekla, trdnelega spojina in različnih visoko učinkovitih orodij za režanje, obdelavo črnega metala, neživega metala in nekaterih nekemikalnih materialov delov. Lahko izvede hrube in končne obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, rezanje rovov, stopnje in krožne kroge na strojnem orodju. Primerno za obdelavo delov s velikimi serijo, visoko obdelavo natančnosti in visoke zahteve po dimenzionalni usklajenosti.

VTC50 CNC navpični točilni stroj

Podpora prilagoditvi

1. Postelj

Postelj je izdelana iz visokokakovostne sive litine HT300 kategorije, ki je bila toploto-zastarela in stresno raztopljena. Material je visoko stopnje litina s nizkim stresom, uporablja se učinkovite mere za zmanjševanje vibracij.

2. Sekcija nožarskega stolpa

Držalo za orodje ima več različnih konfiguracij, uporabniki lahko prosto izbirajo glede na svoje dejanske potrebe in navade pri uporabi.

Standardna konfiguracija: talianski vodoravni osemstojni držalo za orodja, ta vrsta držalov za orodja je upravljana s servomotorji, ki hitro izbirata orodja v obeh smerih, hidravlično zaklenjena in zelo tuja;

Vertikalna čepljarna s 4 stanicami iz Taleva uporablja odlično zasnovano gradivo in visoko pevnost, v rotaciji, indeksiranju in hidravličnem zaklenjuje serva tehnologijo. Rotacija in indeksiranje sta stabilna in točna, posebej primerena za obdelovanje delov v avtomobilski industriji.

3. vrsta čaka

Standardni škrapniki tega strojnega orodja je hidravlični škrapnik z specifikacijo 24 palcev. Škrapnik je vodenjakozavitek škrapnik, na sušenjski priležnosti med škrapnikom in diskom je trak za zapiranje, ki učinkovito preprečuje, da se hlinitina presuje skozi škrapnik do glave in preprečuje, da se strže vstopijo v sušenjsko ploskev in poškodujejo sušenj.

4. Vrtenjski del

Vrteča enota tega serija strojev v zasnovi uporablja trenutno mednarodno napredno in zrelo gradivo. Prednja podpora vrtečke sestoji iz dvovrstičnega valjnega točilnega nosilca in dvojne smeri pognostega kroglega točilnega krogljenega nosilca, zadnja pa je dvovrstični valjni točilni nosilec; nosilci uporabljajo uvožene precizne vrtečke nosilce, nosilci pa so smarženi z uvoženo visokogorsko mašo. Osi in radialni prednapetosti vrtečkega sistema je mogoče prilagajati s klinom, pri čemer je visoka osna in radialna pevnost. Radialni prostor je mogoče prilagajati z notranjim krogom valjnega nosilca, da se dobi najboljša obdelovalna natančnost in nizek delovni temperatur.

Glavni motor tega serija strojev vodi vrtilo skozi uvozeno sinhronizirano pasu, tako da zagotavlja visoko učinkovitost, nizek buč in majhne vibracije celotnega prenosnega sistema, da izpolni režbene zahteve različnih stanj, kot so nizke hitrosti in visoka obratna momenta ter visoke hitrosti in močnejši moči stroja. Vrtilna skrinka in podstavek sta povezani skozi odlite, tako da ima vrtilna enota stroja visoko pevnost.

5. Sistem napajanja

Os X/Z je pogona s servomotorjem in je neposredno povezana z kroglim škrabnikom preko elastičnega združevanja. Krogli škrabnik je nameščen z obeh strani fiksno.
Oba osnovna vodila uporabljata talianske cilinske valjaste vodilne rečice, ki so tipa enako obremenjenega v četrnih smerih, z visoko natančnostjo, velikim obremenitvenim momentom in visokim hitrostnim premikanjem valjev. Njihove izjemne prednosti so mala dimenzija, visoka natančnost in nizki stroški vzdrževanja. To je prva konfiguracija za uporabnike, ki iščejo visoko natančnost in visoko stroškovno učinkovitost, posebno primereno za primere z visokimi zahtevami glede skupne velikosti delov.

6. Varstvo pred nevarnostmi

Ta strojna postaja ima popolno ščitno varstvo in upošteva več mer varstva pred nevarnostmi. Dizajn zaščitne vrati z otopljenim steklom zagotavlja varnost stroja in osebja.

Ko se strojno orodje sreča z nenadnim zunanjim izklopljivcem ali samodejnimi napakami, zaradi posebnega oblikovanja upravljalne krožnice ni mogoče premikati osi strojnega orodja, hladilna motorja itd., če je že v stanju "zagon", bo vstopil v stanje "ustavitev"; če je že v stanju "ustavitev", ga ni mogoče samodejno prenesti v stanje zagona, kar zagotavlja varnost strojnega orodja. V primeru nenadnega izklopljenja ali napake se meni programa, shranjenega v računalniku, ne izgubi.

Orodje za delo je opremljeno s posredovalnim napravo in gumbom za hitro ustavljanje, da se preprečijo različne neničarne napake, ki bi lahko povzročile poškodbe stroja. Zaradi smiselno zasnovanega programskega paketa se opozorilo lahko prikaže v besedilu in številki opozorila na zaslonu ter pokaže s kazalo svetloba na operacijskem panelu; stroj deli metode obravnavanja opozoril v tri kategorije glede na stanje: "hitro ustavljanje" za hitra opozorila; "ustavitev krmarjenja" za splošna opozorila; in le "poziv" za napake pri delu.
